Kabel tegangan menengah 12,7/22Kv tahan terhadap korosi kimia. Di beberapa lingkungan industri, kebocoran bahan kimia dapat menyebabkan kerusakan serius pada kabel. Dengan menggunakan bahan tahan bahan kimia, kabel dapat mempertahankan kinerja yang stabil di lingkungan dengan zat korosif seperti asam dan basa, sehingga menjamin keamanan dan keandalan sistem catu daya.
Minimal. suhu pemasangan: 0 derajat
Suhu pengoperasian: -25 derajat hingga +90 derajat
Suhu pengoperasian darurat: 105 derajat
Maks. Suhu Sirkuit Pendek: 250 derajat
Aplikasi
Kabel tegangan menengah harus memiliki ketahanan api yang baik dan kemampuan interferensi anti-elektromagnetik, dan cocok untuk digunakan dalam sistem catu daya di gedung bertingkat untuk memastikan pasokan listrik yang stabil untuk elevator, AC, dan peralatan penting lainnya.

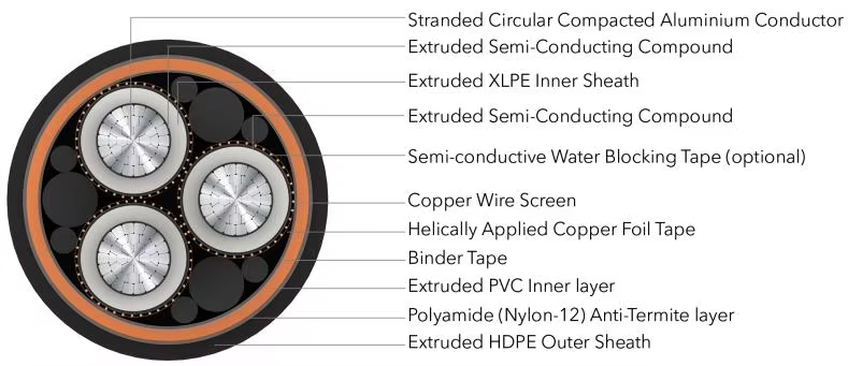

Fitur
• Konduktor: Konduktor aluminium Edaran Terdampar Terdampar sesuai AS/NZS 1125
• Layar Konduktor: Senyawa semi-konduktif yang diekstrusi
• Isolasi: XLPE
• Layar Insulasi: Senyawa semi-konduktif yang diekstrusi
• Pemblokiran Air Membujur : Pita pemblokiran air di atas dan di bawah sekat tembaga (Opsional)
• Layar Insulasi Logam: Layar Kawat Tembaga + pita tembaga yang diaplikasikan secara heliks
• pita pengikat/selubung pada inti yang telah dirakit
Selubung komposit
• Lapisan dalam: Polivinil Klorida Ekstrusi, Warna: Oranye
• Perlindungan Rayap: Poliamida (Nylon -12)
• Lapisan luar : HDPE (Hitam)
Sertifikasi
Kabel tegangan menengah 12,7/22Kv telah lulus sertifikasi SAA dan pengujian tegangan mekanis untuk memastikan bahwa kabel tidak akan rusak oleh tekanan mekanis eksternal selama pengangkutan, pemasangan, dan penggunaan jangka panjang, sehingga meningkatkan keselamatan. Dengan sertifikasi, kabel dapat masuk pasar secara legal dan mematuhi persyaratan peraturan untuk menghindari perselisihan hukum.
Kemasan
Pabrik
Dongguan Greater Wire & Cable Co, Ltd, terletak di Kota Dongguan, provinsi Guangdong. Ini mengintegrasikan R&D, produksi, penjualan dan pemeliharaan, dengan fokus pada berbagai kabel dan kabel, dan menyediakan solusi khusus untuk infrastruktur skala besar seperti bandara, rumah sakit, pabrik, dan sekolah di banyak wilayah di dunia. Dengan peralatan dan proses produksi yang canggih, peralatan pengujian yang lengkap, dan kekuatan teknis yang kuat, perusahaan telah berkembang pesat setelah bertahun-tahun bekerja keras dan dukungan pelanggan global, dan telah memenangkan reputasi tinggi dan pangsa pasar di pasar luar negeri.
Kasus
Mitra
Pertanyaan Umum
T: Apakah kabel memerlukan lapisan perlindungan tambahan?
1. Pemasangan di bawah tanah: Kabel yang ditanam langsung di bawah tanah biasanya memerlukan lapisan perlindungan tambahan untuk melindungi dari kelembapan, bahan kimia, hama, dan benturan mekanis di dalam tanah. Lapisan pelindung ini biasanya berupa pelindung sabuk polietilen, PVC, atau baja, yang membantu meningkatkan ketahanan terhadap korosi dan ketahanan terhadap tekanan.
2. Lingkungan basah atau di bawah air: Kabel yang dipasang di lingkungan basah atau di bawah air harus memiliki lapisan kedap air atau selubung kedap air untuk mencegah penetrasi kelembapan dan menghindari kegagalan isolasi. Bahan tahan air yang umum digunakan antara lain sarung tahan air karet atau polivinil klorida (PVC).
3. Lingkungan korosif: Di pabrik kimia, tepi laut, atau lingkungan industri yang sangat korosif, kabel akan terkorosi oleh bahan kimia seperti asam dan basa. Bahan selubung tahan korosi seperti timbal, PVC atau polietilen diperlukan untuk melindungi kabel.
4. Resiko tinggi terhadap kerusakan mekanis: Di tempat yang sering terjadi kendaraan terguling, getaran atau benturan mekanis (seperti tambang, dermaga, bengkel pabrik), disarankan untuk menggunakan kabel dengan pelindung sabuk baja atau pelindung kawat baja untuk meningkatkan kemampuan mekanisnya. perlawanan.
5. Lingkungan bersuhu tinggi atau rendah: Dalam lingkungan bersuhu tinggi atau sangat dingin, bahan selubung biasa mungkin tidak mampu menahan perubahan suhu. Di lingkungan bersuhu tinggi, selubung karet silikon tahan suhu tinggi dapat dipilih, dan di lingkungan bersuhu rendah, bahan plastik khusus bersuhu rendah digunakan untuk melindungi kabel.
6. Area interferensi elektromagnetik: Di tempat dengan interferensi elektromagnetik yang kuat (seperti tempat terkonsentrasinya peralatan listrik), lapisan pelindung logam atau jaring pelindung dapat ditambahkan untuk menekan interferensi elektromagnetik dan memastikan bahwa transmisi sinyal kabel tidak terpengaruh.
7. Persyaratan tahan api dan tahan api: Di tempat umum seperti terowongan, kereta bawah tanah, pusat perbelanjaan, dll., kabel harus memiliki lapisan pelindung tahan api atau tahan api untuk mencegah penyebaran api dan mengurangi pelepasan gas beracun selama kebakaran.
T: Berapa Jumlah Pesanan Minimum Anda?
T: Bagaimana kami bisa menjamin kualitas?
Tag populer: 3 inti kabel tegangan menengah anti rayap 12,7/22kv, Cina 3 inti anti rayap 12,7/22kv kabel tegangan menengah produsen, pemasok, pabrik
|
Jumlah dari
Inti
|
Salib Inti
bagian
Daerah
|
Diameter Nominal
|
||
|
Di bawah
metalik
layar
|
Di bawah
metalik
layar
|
Keseluruhan
|
||
|
TIDAK.
|
mm2
|
mm
|
Mm
|
Mm
|
| 3 | 35 | 21.1 | 22.6 | 54.0 |
| 3 | 50 | 22.2 | 23.7 | 57.0 |
| 3 | 70 | 23.8 | 25.3 | 61.0 |
| 3 | 95 | 25.4 | 26.9 | 64.0 |
| 3 | 120 | 27 | 28.5 | 68.0 |
| 3 | 150 | 28.3 | 29.8 | 71.0 |
| 3 | 185 | 30 | 31.5 | 75.0 |
| 3 | 240 | 32.3 | 33.8 | 80.0 |
| 3 | 300 | 34.5 | 36.0 | 85.0 |
| 3 | 400 | 37.2 | 38.7 | 91.0 |
| 3 | 500 | 40.6 | 42.1 | 99.0 |
|
Jumlah Inti
|
Area Penampang Inti
|
Maks. Resistansi DC pada 20˚C
|
Maks. Resistansi AC pada 90˚C
|
Kira-kira. Kapasitansi
|
Kira-kira. Induktansi
|
Kira-kira.
Reaktansi |
Peringkat Saat Ini Berkelanjutan
|
||
| Direet terkubur di dalam tanah |
Di saluran yang terkubur
|
Di Udara
|
|||||||
|
TIDAK.
|
mm2
|
ohm/km
|
ohm/km
|
mikroF/km
|
mH/km
|
ohm/km
|
Amp
|
||
| 3 | 35 | 0.868 | 1.113 | 0.16 | 0.627 | 0.197 | 119 | 103 | 132 |
| 3 | 50 | 0.641 | 0.822 | 0.17 | 0.605 | 0.190 | 140 | 122 | 158 |
| 3 | 70 | 0.443 | 0.568 | 0.2 | 0.572 | 0.180 | 171 | 150 | 196 |
| 3 | 95 | 0.32 | 0.410 | 0.22 | 0.552 | 0.174 | 203 | 179 | 236 |
| 3 | 120 | 0.253 | 0.325 | 0.24 | 0.534 | 0.168 | 232 | 205 | 273 |
| 3 | 150 | 0.206 | 0.265 | 0.25 | 0.523 | 0.164 | 260 | 231 | 309 |
| 3 | 185 | 0.164 | 0.211 | 0.28 | 0.511 | 0.161 | 294 | 262 | 355 |
| 3 | 240 | 0.125 | 0.161 | 0.31 | 0.498 | 0.156 | 340 | 305 | 415 |
| 3 | 300 | 0.1 | 0.129 | 0.33 | 0.485 | 0.152 | 384 | 346 | 475 |
| 3 | 400 | 0.778 | 0.101 | 0.37 | 0.474 | 0.149 | 438 | 398 | 552 |
| 3 | 500 | 0.0605 | 0.079 | 0.41 | 0.463 | 0.145 | 505 | 460 | 646 |
| 20 | 25 | 35 | 40 | 45 | 50 | 55 | 60 |
| 1.08 | 1.04 | 0.96 | 0.91 | 0.87 | 0.82 | 0.76 | 0.71 |
| 10 | 15 | 25 | 30 | 35 | 40 | 45 | 50 |
| 1.07 | 1.04 | 0.96 | 0.93 | 0.89 | 0.85 | 0.80 | 0.76 |
|
Jumlah Inti
|
Area Penampang Inti
|
Maks. menarik tegangan pada konduktor
|
Pengisian Saat Ini per fase
|
Impedansi urutan nol
|
Stres Listrik pada Layar Konduktor
|
Peringkat hubung singkat konduktor Fase
|
| TIDAK. | mm² | buku | Amp/Km | Ohm/Km | kV/mm | oke, sebentar lagi |
| 3 | 35 | 1.75 | 0.64 | 2.27 | 3.7 | 3.1 |
| 3 | 50 | 2.5 | 0.68 | 1.98 | 3.5 | 4.5 |
| 3 | 70 | 3.5 | 0.8 | 1.73 | 3.4 | 6.2 |
| 3 | 95 | 4.75 | 0.88 | 1.57 | 3.2 | 8.5 |
| 3 | 120 | 6 | 0.96 | 1.49 | 3.1 | 10.7 |
| 3 | 150 | 7.5 | 1 | 1.42 | 3.1 | 13.4 |
| 3 | 185 | 9.25 | 1.12 | 1.37 | 3.0 | 16.5 |
| 3 | 240 | 12 | 1.24 | 1.32 | 2.9 | 21.4 |
| 3 | 300 | 15 | 1.32 | 1.29 | 2.9 | 26.8 |
| 3 | 400 | 20 | 1.48 | 1.26 | 2.8 | 35.5 |
| 3 | 500 | 25 | 1.64 | 1.24 | 2.7 | 44.7 |
