Kabel Medium Tembaga Inti Tunggal 6.35/11kV

Kabel medium tembaga inti tunggal 6,35/11kV tahan lama, tahan UV, tahan terhadap paparan bahan kimia, yang pelindung insulasinya terbuat dari senyawa semi konduktif yang diekstrusi. Pelindung ini dapat mengurangi tegangan listrik antara lapisan insulasi dan pelindung insulasi logam, memastikan distribusi tegangan seragam, dan meningkatkan keselamatan pengoperasian kabel secara keseluruhan, terutama di lingkungan industri yang keras.

Minimal. suhu pemasangan: 0 derajat

Suhu pengoperasian: -25 derajat hingga +90 derajat

Suhu pengoperasian darurat: 105 derajat

Maks. Suhu Sirkuit Pendek: 250 derajat

Aplikasi

Kabel medium tembaga 6,35/11kV cocok untuk sistem distribusi tenaga infrastruktur skala besar, dan juga dapat digunakan pada sistem penerangan landasan pacu bandara dan taxiway. Lingkungan bandara memiliki persyaratan yang tinggi. Kabel sedang memiliki ketahanan suhu tinggi, ketahanan badai, dan kinerja proteksi petir, serta dapat menyediakan catu daya yang stabil.

Fitur

• Konduktor: Konduktor Tembaga Melingkar Terdampar Terdampar sesuai AS/NZS 1125

• Layar Konduktor: Senyawa semi-konduktif yang diekstrusi

• Isolasi: XLPE

• Layar Insulasi: Senyawa Semi-konduktif Strippable yang Diekstrusi

• Pemblokiran Air Membujur : Pita pemblokiran air di atas dan di bawah sekat tembaga (Opsional)

• Layar Insulasi Logam: Layar Kawat Tembaga + pita tembaga yang diaplikasikan secara heliks (kapasitas arus E/F – Berdasarkan kebutuhan)

• Selubung Logam: Paduan Timbal (opsional)

• Perlindungan Rayap: Poliamida (Nylon -12) (opsional)

(Selubung Alternatif: Selubung Komposit PVC+HDPE atau PVC + Nilon + HDPE

(selubung komposit dengan sifat anti rayap) atau selubung luar LSZH, dan parameter akan berubah sesuai)

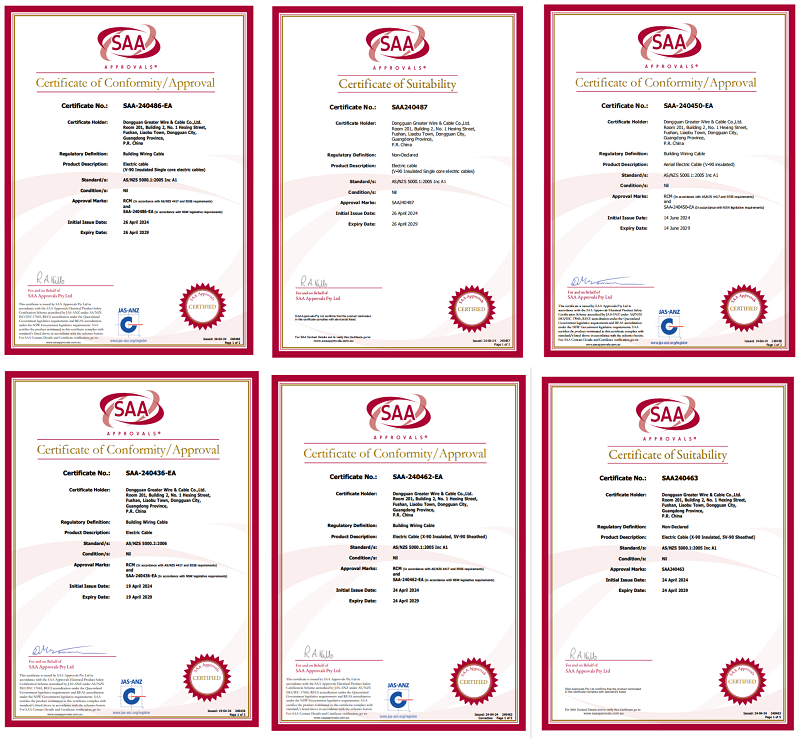

Sertifikasi

Kabel tegangan menengah bersertifikat SAA dan memiliki ketahanan terhadap tekanan dan gaya, sehingga cocok untuk transmisi dan distribusi daya dalam proyek infrastruktur, sehingga memastikan ketahanan yang dapat diterapkan.

Kemasan

sta power cable package

Pabrik

Produsen Kawat Besar secara ketat mematuhi peraturan lingkungan dan mempromosikan manufaktur ramah lingkungan selama proses produksi. Pabrik menggunakan peralatan perlindungan lingkungan yang canggih untuk mengurangi emisi air limbah, gas buang, dan bahan limbah. Pada saat yang sama, mereka lebih memilih untuk menggunakan bahan ramah lingkungan dalam pemilihan bahan baku, seperti kabel rendah asap bebas halogen dan bahan daur ulang. Dengan meningkatkan efisiensi energi dan mengurangi emisi karbon, pabrik berkomitmen untuk menciptakan lingkungan produksi yang berkelanjutan dan berkontribusi terhadap perlindungan lingkungan ekologis.

Kasus

Company cases

Mitra

greater wire Partner

Pertanyaan Umum

T: Apa karakteristik penerapan kabel tegangan menengah pada pembangkit listrik tenaga angin?

J: Kabel tegangan menengah digunakan di ladang angin untuk menyalurkan listrik dari turbin angin ke gardu induk, dan harus memiliki ketahanan korosi yang baik, ketahanan terhadap guncangan mekanis, dan ketahanan terhadap perubahan iklim.

Q: Bagaimana uji tekuk kabel dilakukan?

A: Uji tekuk kabel adalah dengan membengkokkan kabel beberapa kali dan menguji sifat kelistrikannya untuk memastikan bahwa kabel dapat menahan tekanan mekanis tanpa putus atau kegagalan listrik pada aplikasi sebenarnya.

T: Masalah apa yang akan terjadi jika kabel MV dioperasikan di lingkungan dingin?

A: Di lingkungan dingin, bahan kabel MV dapat menjadi keras dan rapuh sehingga meningkatkan kesulitan pemasangan dan pengoperasian, sehingga perlu memilih bahan insulasi dan selubung yang tahan terhadap suhu rendah.

Tag populer: kabel medium tembaga inti tunggal 6,35/11kv, produsen, pemasok, pabrik kabel medium tembaga inti tunggal 6,35/11kv

MV105 cable

MV105 cable specification

Jumlah dari Inti	Salib Inti bagian Daerah	Diameter Nominal
Jumlah dari Inti	Salib Inti bagian Daerah	Di bawah metalik layar	Di bawah metalik layar	Keseluruhan
TIDAK.	mm2	mm	mm	mm
1	16	14.7	16.6	21.0
1	25	15.9	17.8	22.0
1	35	16.9	18.8	23.0
1	50	18	19.9	24.0
1	70	19.7	21.6	26.0
1	95	21.2	23.1	27.0
1	120	22.8	24.7	29.0
1	150	24.2	26.1	30.0
1	185	25.9	27.8	32.0
1	240	28.2	30.1	34.0
1	300	30.2	32.1	37.0
1	400	33	34.9	40.0
1	500	36.4	38.3	43.0
1	630	40	41.9	47.0
1	800	43.7	45.6	51.0
1	1000	48	49.9	55.0

• Parameter yang disebutkan di atas didasarkan pada kapasitas arus gangguan bumi pada layar tembaga sebesar 3k A/detik

KARAKTERISTIK LISTRIK:

Jumlah Inti	Area Penampang Inti	Maks. Resistansi DC pada 20˚C	Maks. Resistansi AC pada 90˚C	Kira-kira. Kapasitansi	Kira-kira. Induktansi	Kira-kira. Reaktansi	Peringkat Saat Ini Berkelanjutan
							Di tanah pada suhu 20 derajat		Di Saluran di 20 derajat		Di udara pada suhu 30 derajat
							Datar	Yg mempunyai tiga daun	Datar	Yg mempunyai tiga daun	Datar	Yg mempunyai tiga daun
TIDAK.	mm2	ohm/km	ohm/km	mikroF/km	mH/km	ohm/km	Amp
1	16	1.15	1.466	0.18	0.493	0.155	113	109	104	103	128	125
1	25	0.727	0.927	0.2	0.460	0.144	144	140	133	132	167	163
1	35	0.524	0.668	0.22	0.437	0.137	172	166	159	157	203	198
1	50	0.387	0.494	0.25	0.417	0.131	203	196	188	186	243	238
1	70	0.268	0.342	0.28	0.384	0.121	246	239	229	227	303	296
1	95	0.193	0.247	0.31	0.367	0.115	293	285	274	271	369	361
1	120	0.153	0.196	0.35	0.349	0.110	332	323	311	308	426	417
1	150	0.124	0.159	0.38	0.340	0.107	366	361	347	343	481	473
1	185	0.0991	0.128	0.41	0.328	0.103	410	406	391	387	550	543
1	240	0.0754	0.098	0.46	0.316	0.099	470	469	453	447	647	641
1	300	0.0601	0.079	0.5	0.306	0.096	524	526	510	504	739	735
1	400	0.047	0.063	0.56	0.296	0.093	572	590	571	564	837	845
1	500	0.0366	0.051	0.63	0.286	0.090	660	655	640	635	970	960
1	630	0.0283	0.042	0.7	0.278	0.087	735	730	715	710	1110	1100
1	800	0.0221	0.035	0.78	0.270	0.085	770	820	800	790	1260	1250
1	1000	0.0176	0.031	0.86	0.263	0.083	825	885	865	855	1420	1410

*: Peringkat Saat Ini didasarkan pada IEC {{0}} & IEC 60287, Maks. Suhu Konduktor pada 90 derajat, Suhu lingkungan pada 30 derajat di Udara / pada 20 derajat di Tanah, Resistivitas termal Tanah 1,5 km/W & untuk saluran gerabah 1,2km/W dan Kedalaman Peletakan 0,8m.

Peringkat saat ini menurunkan faktor peringkat untuk suhu udara sekitar selain 30 derajat.

20	25	35	40	45	50	55	60
1.08	1.04	0.96	0.91	0.87	0.82	0.76	0.71

Peringkat saat ini menurunkan faktor peringkat selain suhu tanah 20 derajat.

10	15	25	30	35	40	45	50
1.07	1.04	0.96	0.93	0.89	0.85	0.80	0.76

Jumlah Inti	Area Penampang Inti	Maks. menarik tegangan pada konduktor	Pengisian Saat Ini per fase	Impedansi urutan nol	Stres Listrik pada Layar Konduktor	Peringkat hubung singkat konduktor Fase
TIDAK.	mm²	buku	Amp/Km	Ohm/Km	kV/mm	oke, sebentar lagi
1	16	1.12	0.36	2.63	2.8	2.3
1	25	1.75	0.4	2.09	2.7	3.6
1	35	2.45	0.44	1.83	2.6	5.0
1	50	3.5	0.5	1.65	2.5	7.2
1	70	4.9	0.56	1.50	2.4	10.0
1	95	6.65	0.62	1.41	2.3	13.6
1	120	8.4	0.7	1.36	2.3	17.1
1	150	10.5	0.76	1.32	2.3	21.4
1	185	12.95	0.82	1.29	2.2	26.4
1	240	16.8	0.92	1.26	2.2	34.3
1	300	21	1	1.24	2.2	42.8
1	400	28	1.12	1.22	2.1	56.9
1	500	35	1.26	1.21	2.1	71.5
1	630	44.1	1.4	1.20	2.1	90.2
1	800	56	1.56	1.19	2.0	114
1	1000	70	1.72	1.19	2.0	143
