Memilih kabel surya atau kabel surya dengan ukuran yang tepat sangat penting untuk efisiensi, keamanan, dan umur panjang sistem fotovoltaik (PV). Ukuran kabel surya berdampak langsung pada kemampuannya dalam menangani arus, menahan penurunan tegangan, dan tahan terhadap kondisi lingkungan. Dalam panduan komprehensif ini, kita akan mempelajari cara menentukan ukuran kabel surya yang tepat untuk sistem Anda sambil memasukkan kata kunci "kabel surya" dan "kabel surya".
Apa Itu Kabel Tenaga Surya?

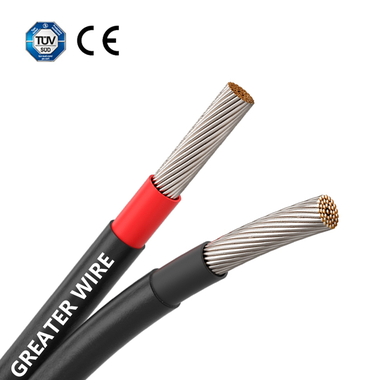

Kabel surya (atau kabel surya) adalah konduktor listrik yang dirancang khusus untuk digunakan dalam sistem PV. Tidak seperti kabel standar, kabel surya dioptimalkan untuk daya DC tegangan tinggi, kondisi luar ruangan, dan keandalan jangka panjang.
Fitur Utama Kabel Surya:
Kapasitas Arus Tinggi:Dapat menangani arus yang dihasilkan oleh panel surya.
Ketahanan UV:Cocok untuk paparan sinar matahari.
Tahan cuaca:Tahan suhu ekstrem, kelembapan, dan tekanan mekanis.
Kepatuhan:Diproduksi untuk memenuhi standar seperti H1Z2Z2-K dan PV1-F.
Faktor yang Perlu Dipertimbangkan Saat Memilih Ukuran Kabel Surya
1. Daya Dukung Saat Ini
Ukuran kabel harus mengakomodasi arus maksimum yang mengalir melaluinya. Kabel yang berukuran terlalu kecil dapat menjadi terlalu panas, menyebabkan hilangnya energi atau bahkan bahaya kebakaran.
Panel surya biasanya menghasilkan arus 5 hingga 15 amp per string, tergantung pada jenis dan konfigurasi panel.
Untuk koneksi paralel, arus total meningkat sehingga membutuhkan kabel yang lebih tebal.
2. Penurunan Tegangan
Penurunan tegangan terjadi ketika listrik mengalir melalui kabel, sehingga mengakibatkan hilangnya daya. Untuk menjaga efisiensi, penurunan tegangan tidak boleh melebihi 3%. Kabel yang lebih panjang dan arus yang lebih tinggi meningkatkan penurunan tegangan, sehingga membutuhkan kabel yang lebih besar.
3. Panjang Kabel
Jarak antara panel surya dan inverter atau charge controller mempengaruhi ukuran kabel yang dibutuhkan. Jarak yang lebih jauh meningkatkan resistensi, sehingga memerlukan kabel yang lebih tebal untuk meminimalkan penurunan tegangan.
4. Tegangan Sistem
Sebagian besar sistem perumahan beroperasi pada 12V, 24V, atau 48V, sedangkan sistem komersial dapat menggunakan hingga 1500V. Tegangan yang lebih tinggi umumnya memerlukan kabel dengan insulasi yang lebih tebal tetapi tidak harus memiliki konduktor yang lebih besar.
5. Kondisi Lingkungan
Kabel yang terkena kondisi keras (misalnya suhu tinggi atau sinar matahari langsung) mungkin memerlukan isolasi tambahan atau ukuran yang lebih besar untuk mencegah panas berlebih.
Ukuran Kabel Surya Umum
1. Kabel Surya 4mm²
Aplikasi:Ideal untuk sistem perumahan dengan kabel pendek.
Kapasitas Saat Ini:Hingga 55A dalam kondisi optimal.
Penurunan Tegangan:Minimal untuk jarak dibawah 20 meter.
2. Kabel Surya 6mm²
Aplikasi:Cocok untuk sistem berukuran sedang atau jarak yang lebih jauh.
Kapasitas Saat Ini:Hingga 70A.
Penurunan Tegangan:Direkomendasikan untuk lari hingga 30 meter.
3. Kabel Surya 10mm²
Aplikasi:Sistem skala besar atau kabel yang sangat panjang.
Kapasitas Saat Ini:Hingga 98A.
Penurunan Tegangan:Minimal untuk lari melebihi 50 meter.
4. Kabel Surya 2.5mm²
Aplikasi:Sistem atau koneksi yang lebih kecil dalam susunan panel surya.
Kapasitas Saat Ini:Hingga 30A.
Penurunan Tegangan:Cocok untuk jarak yang sangat pendek (di bawah 10 meter).
Cara Menghitung Ukuran Kabel Tenaga Surya
Langkah 1: Tentukan Arus Maksimum
Hitung total arus berdasarkan keluaran panel surya Anda. Misalnya:
Arus (I)=Daya (W)/Tegangan (V)
Untuk sistem 1kW pada 48V:
Saya=100048=20.83 amp
Langkah 2: Perkirakan Panjang Kabel
Ukur jarak antara panel surya dan inverter atau pengontrol muatan.
Langkah 3: Perhitungkan Penurunan Tegangan
Gunakan rumus ini untuk memperkirakan penurunan tegangan:
Penurunan Tegangan=2×Panjang (m)×Arus (A)×Resistansi (Ω/m)±Tegangan (V)
Untuk lari {{0}}meter, arus 20A, dan resistansi 0,005 Ω/m:
Penurunan Tegangan{{0}}×20×20×0,005±48=0.42V
Jika penurunan melebihi 3%, tambah ukuran kabel.
Langkah 4: Pilih Ukuran yang Sesuai
Pilih kabel terkecil yang memenuhi persyaratan penurunan arus dan tegangan Anda.
Manfaat Menggunakan Kabel Surya Berukuran Tepat
Efisiensi:Mengurangi kehilangan energi akibat resistensi.
Keamanan:Mencegah panas berlebih dan risiko kebakaran.
Umur panjang:Memastikan kabel bertahan seumur hidup sistem.
Kepatuhan:Memenuhi standar peraturan dan mencegah kegagalan sistem.
Standar untuk Kabel Tenaga Surya

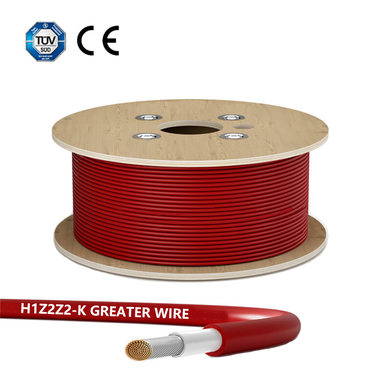

H1Z2Z2-K
Dirancang untuk tegangan DC tinggi hingga 1500V.
Menawarkan ketahanan UV, ozon, dan cuaca yang unggul.
Biasa digunakan dalam sistem PV modern.
PV1-F
Dinilai untuk tegangan hingga 1000V.
Cocok untuk instalasi PV sebelumnya.
Kedua standar tersebut memastikan bahwa kabel surya bekerja dengan andal dalam kondisi yang sulit, menjadikannya penting untuk aplikasi luar ruangan.
Kesalahan Umum dalam Pemilihan Kabel Tenaga Surya
Meremehkan Ukuran Kabel:Penggunaan kabel yang terlalu kecil dapat menyebabkan panas berlebih dan hilangnya daya.
Mengabaikan Penurunan Tegangan:Gagal mempertimbangkan penurunan tegangan dalam jarak jauh akan mengurangi efisiensi sistem.
Spesifikasi Berlebihan:Menggunakan kabel yang terlalu tebal akan meningkatkan biaya yang tidak perlu.
Menggunakan Kabel Non-Solar:Kabel standar tidak memiliki ketahanan dan sertifikasi yang diperlukan untuk sistem PV.
Contoh Penggunaan Kabel Tenaga Surya
Contoh 1: Sistem Perumahan (4kW, 48V)
Saat ini:83,3A (4kW 48V)
Ukuran Kabel:6mm² untuk jangka pendek (<20m); 10mm² for longer runs (>20m).
Contoh 2: Sistem Komersial (20kW, 400V)
Saat ini:50A (20kW 400V)
Ukuran Kabel:6mm² untuk jarak menengah; 10mm² untuk jarak yang lebih jauh.
Contoh 3: Sistem Off-Grid Kecil (1kW, 24V)
Saat ini:41,7A (1kW 24V)
Ukuran Kabel:4mm² untuk jangka pendek (<10m).
