Kabel Photovoltaic (kabel PV) adalah kabel yang dirancang untuk sistem fotovoltaik surya. Ini terutama digunakan untuk menghubungkan modul fotovoltaik (panel surya) ke inverter atau sistem baterai. Karena sistem fotovoltaik biasanya beroperasi di lingkungan luar, kabel -kabel ini harus memiliki ketahanan cuaca yang baik, ketahanan suhu tinggi, resistensi UV dan resistensi abrasi. Ketika datang ke pemilihan kabel fotovoltaik, tingkat tegangan adalah parameter penting.
Artikel ini akan membahas karakteristik tegangan kabel fotovoltaik secara rinci, termasuk definisi, karakteristik, tingkat tegangan umum kabel surya dan kabel surya, dan cara memilih kabel yang sesuai.
1. Kabel matahari dan kabel surya

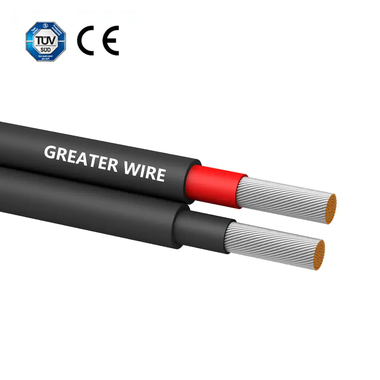

Kabel surya adalah kabel yang dirancang untuk sistem fotovoltaik (PV). Biasanya terdiri dari beberapa kabel tembaga atau aluminium dan dilengkapi dengan selubung luar yang kokoh. Ini terutama digunakan untuk menghubungkan modul fotovoltaik ke inverter, perangkat penyimpanan energi baterai atau komponen sistem lainnya. Kabel surya tidak hanya perlu memenuhi persyaratan kinerja listrik, tetapi juga perlu memiliki sifat fisik dan mekanik yang baik untuk beradaptasi dengan berbagai kondisi keras yang terpapar dengan lingkungan alami untuk waktu yang lama.

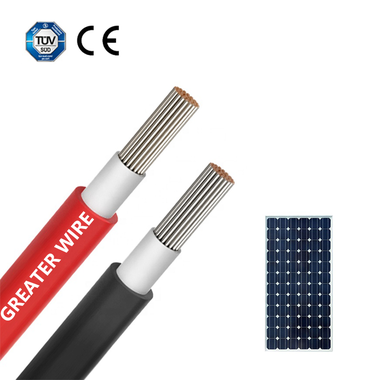

Kawat surya istilah ini umumnya mengacu pada bentuk kabel surya, terutama kawat tunggal. Dalam beberapa kasus, kawat dan kabel adalah istilah yang dapat dipertukarkan, terutama ketika hanya ada satu kawat di dalam kabel. Oleh karena itu, ada beberapa perbedaan antara kabel surya dan kabel surya dalam penggunaan sehari -hari, tetapi secara umum, fungsinya serupa - mentransmisikan energi listrik dalam sistem fotovoltaik.
2. Tingkat tegangankabel fotovoltaik
Saat memilih kabel fotovoltaik, sangat penting untuk memahami tingkat tegangannya. Level tegangan adalah tegangan maksimum yang dapat ditahan kabel saat digunakan. Ini tidak hanya secara langsung terkait dengan keamanan listrik, tetapi juga mempengaruhi efisiensi transmisi daya dan stabilitas operasional sistem fotovoltaik.
2.1 Tingkat tegangan umum kabel fotovoltaik
Tingkat tegangan kabel fotovoltaik biasanya dibagi menjadi tegangan rendah (tegangan rendah) dan tegangan tinggi (tegangan tinggi). Bergantung pada berbagai daerah dan standar, tegangan pengenal kabel fotovoltaik dapat bervariasi, tetapi biasanya ada berikutLevel Tegangan Umum:
Kabel tegangan rendah:
Di sebagian besar sistem fotovoltaik komersial perumahan dan kecil, tingkat tegangan umum adalah kabel tegangan rendah. Biasanya kabel ini dinilai pada 600V atau 1000V. Misalnya, model kabel surya yang paling umum adalah PV 1- f, dengan tegangan pengenal 1000V DC.
Kabel tegangan tinggi:
Untuk beberapa pembangkit listrik fotovoltaik besar atau sistem tegangan tinggi, kabel tegangan tinggi mungkin diperlukan. Tegangan pengenal kabel tersebut umumnya 1500V DC. Kabel tegangan tinggi dapat mengirimkan lebih banyak daya dan cocok untuk aplikasi dengan jarak transmisi daya yang lebih panjang.
2.2 Hubungan antara tegangan pengenal dan tegangan sistem
Tegangan operasi sistem fotovoltaik biasanya dibentuk dengan menghubungkan beberapa modul fotovoltaik secara seri, sehingga perhitungan tegangan didasarkan pada tegangan pengenal modul fotovoltaik. Untuk memastikan keamanan kabel, saat memilih kabel yang sesuai, perlu untuk memastikan bahwa tegangan pengenalnya tidak lebih rendah dari tegangan operasi maksimum dari sistem fotovoltaik.
Dalam sistem 600V, tegangan pengenal kabel fotovoltaik harus memenuhi 600V DC.
Dalam sistem 1000V, tegangan pengenal kabel fotovoltaik harus memenuhi 1000V DC.
Untuk sistem 1500V, tegangan pengenal kabel harus memenuhi 1500V DC atau lebih.
Memilih tingkat tegangan kabel PV yang cocok dengan tegangan sistem dapat memastikan bahwa kabel tidak akan rusak dengan kelebihan beban dan menghindari masalah keamanan listrik.
3. Persyaratan Kinerja ListrikKabel PV
Selain tingkat tegangan, kabel PV juga perlu memenuhi serangkaian persyaratan kinerja listrik:
3.1 Konduktivitas dan Perlawanan
Konduktivitas kabel terkait erat dengan bahan yang digunakan, dan tembaga (Cu) atau aluminium (AL) biasanya digunakan sebagai konduktor. Tembaga memiliki konduktivitas yang lebih tinggi, sehingga di bawah beban arus yang sama, luas penampang kabel kawat tembaga bisa relatif kecil. Konduktor tembaga memiliki resistensi yang lebih rendah, yang membantu mengurangi kehilangan energi selama transmisi daya.
3.2 Bahan isolasi dan selubung
Bahan isolasi dan selubung luar kabel PV harus memiliki ketahanan suhu tinggi, resistensi UV, resistensi kelembaban, dan resistensi korosi. Bahan isolasi yang umum digunakan termasuk polietilen terkait silang (XLPE), ** polyvinyl chloride (PVC) **, dll. Bahan-bahan ini dapat secara efektif mencegah penuaan kabel dan memastikan pengoperasian kabel jangka panjang yang stabil.
3.3 Kisaran suhu kabel
Kabel PV umumnya harus dapat beradaptasi dengan berbagai suhu operasi. Sebagian besar kabel PV memiliki kisaran suhu operasi -40 derajat ke +90 derajat dan dapat beroperasi secara stabil di lingkungan suhu tinggi dan beradaptasi dengan berbagai kondisi iklim.
4. Standar Umum untuk Kabel Fotovoltaik
Desain dan pembuatan kabel fotovoltaik perlu memenuhi standar internasional dan regional tertentu. Standar umum meliputi:
IEC 60216:Standar uji stabilitas termal untuk kabel.
IEC 60754:Menentukan persyaratan untuk kepadatan asap dan gas korosif selama kebakaran kabel.
UL 4703:Standar Amerika yang menentukan persyaratan struktural dan kinerja untuk kabel fotovoltaik.

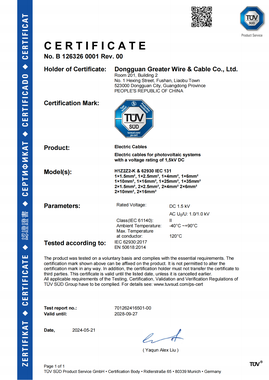

Sertifikasi Tüv:Di Eropa, kabel fotovoltaik biasanya diperlukan untuk mematuhi sertifikasi Tüv untuk memastikan bahwa mereka dapat digunakan dengan aman dalam aplikasi fotovoltaik.
5. Cara Memilih Kabel Fotovoltaik
Saat memilih kabel fotovoltaik yang tepat, Anda perlu mempertimbangkan beberapa faktor, termasuk tingkat tegangan, tegangan sistem, beban arus, kondisi lingkungan, dll.
5.1 Tentukan tegangan sistem
Pertama, Anda perlu memilih tegangan pengenal kabel sesuai dengan tegangan operasi sistem fotovoltaik. Jika tegangan sistem adalah 1000V, maka Anda harus memilih kabel dengan tegangan pengenal 1000V atau lebih tinggi. Untuk sistem 1500V, Anda harus memilih kabel yang cocok untuk arus searah 1500V (DC).
5.2 Pertimbangkan beban saat ini
Selain tegangan, Anda juga perlu memilih penampang kabel yang sesuai berdasarkan beban sistem saat ini. Jika luas penampang kabel terlalu kecil, itu akan menyebabkan kabel memanas atau bahkan rusak. Jika luas penampang kabel terlalu besar, itu akan meningkatkan biaya. Oleh karena itu, sangat penting untuk menghitung beban saat ini secara wajar dan memilih penampang kabel yang sesuai.
5.3 beradaptasi dengan kondisi lingkungan
Kabel fotovoltaik biasanya diperlukan untuk digunakan di lingkungan luar, sehingga perlu untuk memilih kabel dengan ketahanan cuaca yang baik, resistensi UV, resistansi korosi dan resistansi suhu tinggi. Berbagai jenis kabel fotovoltaik dapat dipilih tergantung pada lingkungan pemasangan (seperti pembangkit listrik tenaga surya, atap rumah atau bawah tanah).
