Ketika permintaan global untuk energi terbarukan terus meningkat, energi matahari telah menjadi sumber energi hijau yang penting. Solar Photovoltaic Systems (PV) mengubah sinar matahari menjadi listrik melalui panel surya dan banyak digunakan di rumah, bisnis, dan industri. Dalam sistem ini, kabel surya dan kabel surya adalah komponen penting yang bertanggung jawab untuk mentransmisikan listrik yang dihasilkan oleh panel surya ke inverter, sistem penyimpanan baterai, dan perangkat beban. Untuk memastikan stabilitas jangka panjang, keandalan dan keamanan kabel surya di lingkungan yang keras, standar internasional tertentu harus diikuti.
Di pasar Eropa, spesifikasi EN (norma -norma Eropa) untuk kabel surya memberikan panduan yang jelas untuk memastikan kualitas kabel, kinerja, dan keamanan. Standar -standar ini mencakup aspek -aspek seperti desain kabel, manufaktur, pemilihan material, persyaratan kinerja dan aplikasi, memastikan bahwa kabel dapat beroperasi dengan andal di bawah berbagai kondisi lingkungan. Artikel ini akan memperkenalkan standar EN untuk kabel surya dan menganalisis secara rinci standar dan spesifikasi kabel yang terkait dengan sistem fotovoltaik surya.
1. Tinjauan Standar EN untukkabel surya
Standar EN (Norma Eropa) adalah spesifikasi yang dikembangkan oleh Komite Eropa untuk Standardisasi (CEN) dan Komite Standardisasi Elektroteknik Eropa (Cenelec) untuk menyatukan persyaratan desain, pembuatan, dan penggunaan produk di pasar Eropa. Eropa memiliki serangkaian standar khusus untuk kabel surya untuk memastikan keamanan, daya tahan dan kinerja listrik kabel -kabel ini dalam sistem fotovoltaik.
Standar EN paling penting untuk pemilihan kabel untuk sistem fotovoltaik surya adalah EN 50618: 2014 dan EN 60228: 2005. Standar -standar ini memastikan bahwa kabel surya dapat memenuhi persyaratan kinerja yang telah ditentukan selama pemasangan, penggunaan dan pemeliharaan, dan dapat bekerja secara stabil untuk waktu yang lama di lingkungan yang berbeda.
2. EN 50618: 2014 Standar
2.1 Pengantar Standar
"EN 50618: 2014" adalah salah satu standar paling penting untuk kabel surya saat ini, dan secara khusus mendefinisikan persyaratan untuk kabel sistem fotovoltaik. Standar ini mencakup desain, konstruksi, kinerja, pengujian dan sertifikasi kabel fotovoltaik yang digunakan untuk transmisi arus arus searah (DC).
Menurut standar, persyaratan utama untuk kabel surya termasuk kinerja isolasi kabel, tingkat tegangan, kisaran suhu, kekuatan mekanik, resistansi UV, dll. Dengan disertifikasi untuk standar ini, kabel surya dapat memastikan operasi yang efisien dan aman di bawah paparan luar ruang jangka panjang, paparan UV dan berbagai kondisi iklim.
2.2 Konten Standar
EN 50618:2014 terutama mencakup aspek -aspek berikut:
Lingkup aplikasi:Standar ini berlaku untuk kabel yang digunakan untuk transmisi arus searah dalam sistem fotovoltaik. Ini mensyaratkan bahwa kabel harus dapat menahan kondisi seperti suhu tinggi, sinar ultraviolet, stres mekanik dan erosi lingkungan.
Kinerja Listrik:Standar ini menentukan parameter listrik kabel surya, termasuk tegangan pengenal, kisaran suhu operasi, resistensi isolasi, dll.
Persyaratan Materi:Standar membutuhkan itukabel suryaGunakan bahan berkualitas tinggi yang memenuhi peraturan, seperti isolasi dan bahan selubung yang tahan terhadap suhu tinggi, sinar ultraviolet, dan korosi.
Tes Resistensi Cuaca:Untuk memastikan bahwa kabel fotovoltaik dapat menahan pengaruh lingkungan eksternal untuk waktu yang lama, standar EN 50618 mensyaratkan bahwa kabel harus melewati serangkaian tes stres lingkungan, termasuk radiasi ultraviolet, kelembaban, semprotan garam, dll.
Keamanan:Kabel harus memenuhi persyaratan keselamatan yang relevan untuk mencegah kegagalan atau kebakaran listrik. Standar mensyaratkan bahwa kabel dapat mempertahankan tingkat keamanan yang tinggi ketika mereka rusak secara mekanis, berumur atau kelebihan beban.
2.3 Aplikasi Standar
EN 50618:2014 berlaku untuk semua jenis kabel surya, termasuk kabel inti tunggal dan kabel inti ganda. Standar ini memiliki persyaratan ketat pada ketahanan suhu tinggi kabel, resistensi UV, resistensi cuaca, dan resistensi korosi. Oleh karena itu, kabel surya yang memenuhi standar ini cocok untuk pemasangan dalam berbagai kondisi lingkungan yang keras.
Standar ini sangat cocok untuk kabel fotovoltaik yang dipasang di luar ruangan, seperti instalasi atap, pembangkit listrik fotovoltaik tanah, dan skenario lain yang membutuhkan paparan jangka panjang ke sinar matahari. Kabel surya harus bekerja secara stabil di bawah berbagai kondisi iklim, termasuk suhu tinggi dan rendah, kelembaban, hujan, angin dan pasir.
3. EN 60228: 2005 Standar
3.1 Pengantar Standar
"EN 60228:2005 "adalah standar untuk bahan konduktor (terutama tembaga dan aluminium), yang mendefinisikan persyaratan untuk struktur, material, konduktivitas, dan kisaran suhu operasi konduktor. Standar ini sangat penting untuk desain kabel surya karena bagian konduktor dari kabel harus memenuhi persyaratan kinerja listrik spesifik untuk memastikan transmisi arus yang stabil.
3.2 Konten Standar
EN 60228:2005 terutama mencakup konten berikut:
Persyaratan material konduktor:Standar menetapkan bahwa bahan konduktor yang digunakan untuk kabel fotovoltaik harus tembaga atau aluminium murni, dan konduktivitas listrik konduktor harus baik. Konduktor tembaga murni umumnya dianggap memiliki konduktivitas yang lebih baik dan resistensi korosi daripada konduktor aluminium.
Struktur Kabel:Struktur konduktor kabel harus memenuhi persyaratan ukuran dan bentuk tertentu untuk beradaptasi dengan kebutuhan pemasangan berbagai sistem fotovoltaik. Struktur konduktor kabel surya umum termasuk struktur untai tunggal dan bengkok.
Persyaratan Suhu:Standar menetapkan suhu maksimum yang dapat ditahan oleh konduktor. Untuk kabel surya, biasanya diperlukan untuk menahan lingkungan suhu tinggi jangka panjang, hingga 90 derajat.
3.3 Aplikasi Standar
EN 60228:Standar 2005 sangat penting untuk memastikan kualitas tinggi dan kinerja listrik dari bahan konduktor kabel surya. Transmisi sistem fotovoltaik saat ini harus stabil dan efektif, dan kualitas dan desain konduktor secara langsung mempengaruhi efisiensi transmisi saat ini. Menurut standar ini, produsen harus memilih bahan konduktor yang memenuhi persyaratan saat memproduksi kabel surya untuk memastikan konduktivitas dan keamanan kabel.
4. Standar lain yang relevan untuk kabel surya
Selain EN 50618:2014 dan EN 60228: 2005, kabel surya juga perlu mematuhi standar lain yang relevan untuk memastikan kualitas, kinerja, dan keamanan kabel. Standar -standar ini meliputi:
IEC 60332:Standar ini menentukan sifat tahan api dari kabel. Kabel surya perlu memiliki sifat tahan api yang baik untuk mengurangi risiko kebakaran.
IEC 60287:Standar ini berurusan dengan daya dukung kabel saat ini, memastikan bahwa kabel surya dapat bekerja dengan aman di bawah kondisi beban.
UL 4703:Standar ini terutama berlaku untuk pasar AS dan menentukan persyaratan desain, kinerja, dan keselamatan untuk kabel dan konduktor dalam sistem fotovoltaik.
5. Sertifikasi dan pemilihan kabel surya
Memilih kabel surya yang memenuhi standar EN tidak hanya jaminan dasar untuk memenuhi persyaratan kinerja listrik dan keselamatan, tetapi juga memberikan jaminan kualitas lebih tinggi kepada pengguna. Ada banyak produsen di pasaran yang memproduksi kabel surya yang memenuhi standar EN. Kabel ini biasanya diuji dan disertifikasi secara ketat, termasuk:

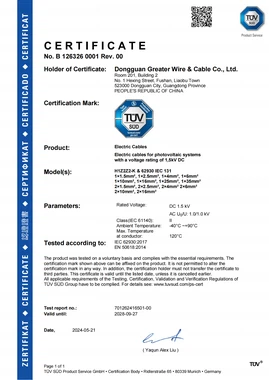

Sertifikasi Tüv:Kabel yang telah lulus sertifikasi Tüv menunjukkan bahwa mereka memenuhi standar keselamatan, perlindungan lingkungan, dan kualitas Eropa dan dapat digunakan untuk waktu yang lama di lingkungan yang keras.
Tanda CE: Tanda CE membuktikan bahwa kabel memenuhi persyaratan keselamatan, kesehatan dan lingkungan pasar UE.
Sertifikasi UL:Untuk kabel fotovoltaik yang memasuki pasar AS, sertifikasi UL adalah tanda sertifikasi yang sangat penting untuk memastikan bahwa kabel memenuhi standar keselamatan AS.
