Saat merancang sistem energi surya, penting untuk menyeimbangkan susunan panel surya dengan kapasitas inverter. Menghubungkan terlalu banyak panel surya ke inverter dapat menyebabkan inefisiensi, berkurangnya umur sistem, atau bahkan kerusakan. Artikel ini membahas apa yang terjadi ketika inverter kelebihan beban dengan panel surya, dengan fokus pada peran kabel surya dan kabel surya dalam menjaga sistem yang aman dan efisien.
Memahami Kapasitas Inverter Surya
Inverter surya mengubah listrik arus searah (DC) yang dihasilkan oleh panel surya menjadi listrik arus bolak-balik (AC), yang digunakan di rumah dan bisnis. Setiap inverter memiliki kapasitas terukur, seperti 5kW atau 10kW, yang menunjukkan jumlah maksimum daya DC yang dapat ditangani dan dikonversi secara efektif.
Jika total watt panel surya yang tersambung melebihi kapasitas inverter, sistem mungkin mengalami masalah berikut:
Kliping Output Daya: Inverter membatasi outputnya pada kapasitas terukurnya, meskipun panel menghasilkan daya lebih besar.
Terlalu panas: Pengoperasian terus-menerus melebihi kapasitasnya dapat menyebabkan panas berlebih, sehingga mengurangi efisiensi dan masa pakai.
Potensi Kerusakan: Kelebihan beban yang berkepanjangan dapat merusak komponen internal inverter.
Garansi Batal: Banyak garansi inverter yang tidak mencakup kerusakan akibat beban berlebih.

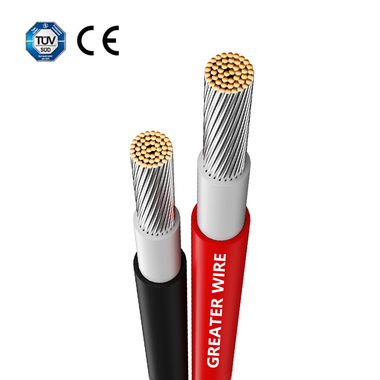

Kabel Tenaga Surya dan Kabel Tenaga Surya: Peran Kunci
Efisiensi dan keamanan tata surya sangat bergantung pada pemilihan dan pemasangan kabel surya yang tepat. Jika terlalu banyak panel surya yang dihubungkan ke inverter, peningkatan arus dan tegangan dapat membebani komponen-komponen ini, sehingga menimbulkan risiko tambahan.
Pertimbangan Utama:
Peringkat Saat Ini: Kabel dan kabel tenaga surya harus diberi nilai arus lebih tinggi yang dihasilkan oleh susunan tenaga surya berukuran besar.
Peringkat Tegangan: Melebihi tegangan yang ditetapkan pada kabel dan kawat surya dapat menyebabkan kegagalan isolasi, yang menyebabkan korsleting atau kebakaran.
Efek Suhu: Kabel yang kelebihan beban dapat menjadi terlalu panas, menurunkan isolasi dan menimbulkan bahaya keselamatan.
Penurunan Tegangan: Kabel yang lebih panjang atau berukuran tidak tepat dapat mengalami penurunan voltase yang signifikan, sehingga mengurangi efisiensi sistem.
Kliping Daya pada Inverter Kelebihan Beban
Jika susunan tenaga surya berukuran besar dihubungkan, inverter akan menggunakan pemutusan daya, yang membatasi keluaran hingga kapasitas maksimumnya. Misalnya:
Inverter 5kW yang terhubung ke panel surya 7kW akan membatasi outputnya pada 5kW, sehingga membuang kelebihan daya.
Meskipun hal ini tidak secara langsung merusak inverter, namun menyia-nyiakan potensi produksi energi dan dapat menyebabkan inefisiensi dalam kinerja sistem.
Peran Kabel dan Kabel Tenaga Surya dalam Kliping:Selama pemadaman listrik, kabel dan kabel surya mungkin masih membawa arus yang lebih tinggi dari rangkaian besar ke inverter. Jika arus tersebut tidak diberi nilai yang tepat, panas berlebih dan hilangnya energi dapat terjadi.
Overloading dan Pemilihan Kabel
Ketika inverter kelebihan beban dengan terlalu banyak panel surya, pemilihan kabel yang tepat menjadi lebih penting. Berikut cara memilih dan memasang kabel tenaga surya untuk meminimalkan risiko:
Ukuran Kabel:
Kapasitas Saat Ini: Gunakan kabel dengan ampacity yang melebihi arus maksimum yang dihasilkan oleh susunan surya. Untuk susunan yang terlalu besar, ini mungkin berarti menggunakan kabel yang lebih tebal (nomor AWG lebih rendah untuk tembaga atau aluminium).
Peringkat Tegangan: Pastikan kabel dapat menangani volume totaltage konfigurasi string.
Panjang Lari: Kabel yang lebih panjang akan meningkatkan resistansi, menyebabkan penurunan tegangan. Array yang terlalu besar memperburuk masalah ini karena arus yang lebih tinggi.
Kualitas Isolasi: Insulasi berkualitas tinggi, tahan UV, dan tahan cuaca sangat penting untuk kabel surya. Sistem yang kelebihan beban dapat menghasilkan panas, sehingga diperlukan kabel dengan ketahanan suhu yang lebih tinggi.
Peringkat Konektor: Pastikan konektor yang digunakan dalam sistem cocok dengan arus dan tegangan yang lebih tinggi dari rangkaian berukuran besar untuk mencegah busur api atau kegagalan.
Risiko Keamanan Listrik
Menghubungkan terlalu banyak panel surya ke inverter tanpa memperbarui kabel surya dapat menyebabkan:
Terlalu panas: Arus yang tinggi dapat menyebabkan kabel menjadi terlalu panas, sehingga melelehkan insulasi.
Bahaya Kebakaran: Kabel yang kelebihan beban meningkatkan risiko kebakaran listrik.
Busur Listrik: Sambungan yang tidak benar atau peringkat kabel yang tidak memadai dapat menyebabkan percikan api yang berbahaya.
Contoh Praktis
Mari kita perhatikan contoh untuk mengilustrasikan pentingnya kabel surya dalam sistem kelebihan beban:
Susunan Surya: 20 panel, masing-masing berkekuatan 400W (total 8kW).
Pembalik: Dinilai pada 6kW.
Ukuran Kabel:
Arus yang diharapkan: 8kW±400V=20A8kW \div 400V=20A8kW±400V=20A.
Tegangan: 400V400V400V.
Dalam skenario ini:
Kawat tembaga standar 10 AWG (dengan nilai ~30A) mungkin cukup dalam kondisi normal.
Jika sistem sering kelebihan beban, arus dapat naik melebihi kapasitas aman kabel, sehingga memerlukan peningkatan ke kabel yang lebih tebal, seperti 8 AWG.
Praktik Terbaik untuk Mencegah Masalah
Hindari Ukuran Yang Berlebihan:
Pertahankan total watt panel surya dalam 10–20% dari kapasitas inverter.
Verifikasi pedoman produsen inverter mengenai ukuran berlebih.
Gunakan Kabel Tenaga Surya dengan Nilai yang Benar:
Pilih kabel dengan ampacity dan rating voltase yang memadai.
Pastikan kepatuhan terhadap peraturan kelistrikan setempat.
Tingkatkan Komponen Sistem:
Pasang pemutus, sekering, dan perangkat pelindung lonjakan arus yang diperuntukkan bagi rangkaian berukuran besar.
Pertimbangkan untuk mengupgrade inverter jika ukurannya terlalu besar melebihi batas aman.
Pantau Kinerja Sistem:
Gunakan alat pemantauan untuk melacak keluaran daya dan mendeteksi panas berlebih atau penurunan tegangan.
Periksa secara teratur kabel dan kabel tenaga surya apakah ada tanda-tanda keausan atau panas berlebih.
Dampak terhadap Garansi dan Asuransi
Inverter yang kelebihan beban dapat membatalkan garansinya, sehingga Anda bertanggung jawab atas biaya perbaikan atau penggantian. Selain itu, ukuran kabel dan kabel tenaga surya yang tidak tepat dapat melanggar peraturan kelistrikan, sehingga berpotensi membatalkan perlindungan asuransi jika terjadi kebakaran atau kerusakan lainnya.
