Kawat THHN, kependekan dari kawat berlapis Nilon Tahan Panas Tinggi Termoplastik, adalah salah satu konduktor yang paling banyak digunakan dalam sistem kelistrikan. Kombinasi daya tahan, fleksibilitas, dan sifat kelistrikannya yang andal menjadikannya ideal untuk beragam aplikasi. Pada artikel ini, kita akan mempelajari sifat kelistrikan kawat THHN, atau kawat THHN, termasuk tingkat tegangan, konduktivitas, dan atribut penting lainnya, untuk memahami perannya dalam sistem kelistrikan modern.
Ikhtisar Komposisi Kawat THHN
Sifat kelistrikan kawat THHN berasal dari konstruksinya, yang meliputi:
Konduktor: Biasanya terbuat dari tembaga atau aluminium, memberikan konduktivitas listrik yang sangat baik.
Isolasi Termoplastik: Lapisan PVC tahan panas yang meningkatkan keamanan dan stabilitas.
Jaket Nilon: Lapisan luar pelindung yang tahan terhadap abrasi, bahan kimia, dan kerusakan lingkungan.
Lapisan-lapisan ini bekerja sama untuk memastikan kinerja kabel yang andal dalam aplikasi kelistrikan yang menuntut.
Peringkat Tegangan Kawat THHN
Salah satu sifat listrik yang menentukan dari kawat THHN adalah peringkat tegangannya:
Peringkat Tegangan Standar
Kawat THHN memiliki daya hingga 600 volt, sehingga cocok untuk aplikasi tegangan rendah dan tegangan menengah.
Tingkat tegangan ini ideal untuk sistem perumahan, komersial, dan industri ringan, mencakup sebagian besar kebutuhan kabel untuk penerangan, peralatan, dan distribusi daya umum.
Perlindungan Isolasi
Lapisan insulasi termoplastik memainkan peran penting dalam menjaga integritas kabel di bawah tegangan tinggi, mencegah korsleting listrik, dan memastikan pengoperasian yang aman.
Jaket nilon menambahkan lapisan perlindungan ekstra terhadap kerusakan insulasi yang tidak disengaja.
Aplikasi dalam Rentang Tegangan
Sirkuit rumah tangga: Penerangan, stopkontak, dan peralatan kecil.
Sistem tenaga komersial: Perkantoran, pertokoan, dan industri skala kecil.
Peralatan industri dengan kebutuhan tegangan sedang.
Konduktivitas Listrik Kawat THHN
Konduktivitas adalah properti penting dari setiap kabel listrik, dan kabel THHN unggul dalam hal ini:
Konduktor Tembaga
Kebanyakan kabel THHN menggunakan tembaga anil, yang terkenal dengan konduktivitasnya yang sangat baik.
Tembaga memiliki tingkat konduktivitas hampir 100% IACS (International Annealed Copper Standard), menjadikannya bahan yang efisien untuk transmisi listrik.
Konduktor Aluminium
Beberapa kabel THHN tersedia dengan konduktor aluminium, yang lebih ringan dan hemat biaya.
Aluminium memiliki konduktivitas yang lebih rendah dibandingkan tembaga (sekitar 61% IACS) namun tetap menjadi pilihan tepat untuk aplikasi yang mengutamakan kendala berat atau anggaran.
Daya Dukung Saat Ini
Ampacity kawat THHN bergantung pada bahan konduktor, pengukur kawat, dan kondisi lingkungan. Misalnya:
Kawat THHN Tembaga 10 AWG: Biasanya mendukung hingga 30 amp di lokasi kering.
Kawat Tembaga THHN 8 AWG: Biasanya mendukung hingga 55 amp di lokasi kering.
Ketahanan terhadap Panas
Resistansi listrik tembaga yang rendah memastikan kehilangan energi yang minimal akibat panas, sehingga ideal untuk aplikasi tugas berkelanjutan.
Peringkat Suhu dan Dampaknya terhadap Sifat Listrik
Peringkat suhu kawat THHN mempengaruhi kinerjanya di berbagai lingkungan:
Peringkat Suhu Standar
Kawat THHN memiliki ketahanan hingga 90 derajat (194 derajat F) di lokasi kering.
Di lokasi lembab, tingkat suhu biasanya dibatasi hingga 75 derajat (167 derajat F) kecuali kabel diberi label THWN-2, yang mempertahankan tingkat suhu 90 derajat dalam kondisi basah.
Efek pada Penurunan Tegangan
Temperatur pengoperasian yang tinggi dapat meningkatkan resistansi konduktor, menyebabkan penurunan tegangan yang lebih tinggi dalam jarak yang jauh.
Ketahanan panas kawat THHN meminimalkan efek ini, memastikan kinerja stabil dalam kondisi pengoperasian normal.
Aplikasi di Lingkungan Suhu Tinggi
Sistem HVAC, panel kontrol industri, dan ruang mesin yang sering mengalami suhu tinggi.
Resistensi Isolasi
Resistansi isolasi kawat THHN sangat penting untuk mencegah kebocoran listrik dan memastikan keselamatan:
Isolasi Termoplastik
Lapisan isolasi PVC memberikan ketahanan yang tinggi terhadap kebocoran arus listrik.
Properti ini membuat kawat THHN aman untuk digunakan di sirkuit di mana banyak kabel digabungkan menjadi satu.
Kekuatan Dielektrik
Isolasi memiliki kekuatan dielektrik yang tinggi, memungkinkannya menahan lonjakan tegangan tanpa kerusakan.
Standar dan Kepatuhan Keamanan Listrik
Kawat THHN mematuhi standar keselamatan yang ketat, memastikan pengoperasian yang andal dalam berbagai kondisi:
Standar UL

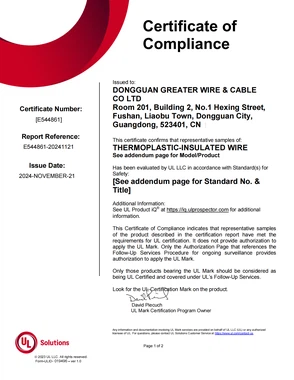

Kawat THHN diproduksi untuk memenuhi standar UL 83, menjamin kinerja dalam rentang tegangan dan suhu terukur.
Kepatuhan NEC
Kode Kelistrikan Nasional (NEC) menyetujui kawat THHN untuk digunakan di lokasi kering dan lembab, serta di saluran dan jalur balap.
Penerapan Kawat THHN Berdasarkan Sifat Listrik
Aplikasi Perumahan
Pengkabelan untuk penerangan, stopkontak, dan peralatan kecil karena nilai 600-volt dan konduktivitas yang sangat baik.
Aplikasi Komersial
Distribusi listrik di perkantoran dan ruang ritel yang mengutamakan efisiensi dan keandalan.
Aplikasi Industri
Panel kontrol, sambungan motor, dan sistem distribusi daya moderat, memanfaatkan ketahanan dan ketahanan panas kabel THHN.
Sistem Energi Terbarukan
Instalasi energi surya dan angin sering kali menggunakan kabel THHN untuk transmisi daya yang efisien.
Perbandingan Kawat THHN dengan Jenis Kawat Lainnya
THHN vs.XHHW
Kawat THHN: Unggul untuk instalasi dalam ruangan yang hemat biaya.
Kawat XHHW: Menawarkan ketahanan dan fleksibilitas kelembapan yang lebih baik, sehingga ideal untuk aplikasi luar ruangan.
THHN vs.UF-B
Kawat THHN: Memerlukan saluran pada instalasi luar ruangan.
Kabel UF-B: Dinilai untuk penguburan langsung dan terkena kelembapan tanpa perlindungan tambahan.
Faktor-Faktor yang Mempengaruhi Sifat Listrik
Beberapa faktor dapat mempengaruhi kinerja kawat THHN:
Pengukur Kawat
Nomor pengukur yang lebih kecil (misalnya, 8 AWG) memiliki resistensi yang lebih rendah dan ampacity yang lebih tinggi.
Panjang Sirkuit
Pengoperasian yang lebih lama mungkin mengalami penurunan tegangan, sehingga memerlukan ukuran kabel yang lebih besar untuk mengimbanginya.
Suhu Sekitar
Temperatur yang tinggi dapat meningkatkan resistensi konduktor, sehingga berdampak pada efisiensi secara keseluruhan.
