Dalam sistem pembangkit listrik tenaga surya, kabel fotovoltaik (kabel PV) memainkan peran penting. Mereka bertanggung jawab untuk mentransmisikan listrik antara berbagai komponen sistem, sehingga memastikan operasi yang efisien dan keamanan sistem energi surya. Kabel PV adalah bagian koneksi listrik yang terdiri dari kabel surya dan kabel surya, dan biasanya digunakan untuk menghubungkan komponen secara elektrik seperti panel surya, inverter, dan kotak distribusi. Kualitas dan karakteristik kabel PV secara langsung mempengaruhi efisiensi, keandalan, dan masa pakai seluruh sistem fotovoltaik.
Artikel ini akan membahas karakteristik utama kabel PV secara rinci, menganalisis aplikasi mereka dalam sistem energi surya, dan mengeksplorasi hubungan antara kabel surya dan kabel surya untuk membantu semua orang lebih memahami persyaratan teknis dan standar seleksi kabel PV.
1. Definisi dasar kabel fotovoltaik (kabel PV)

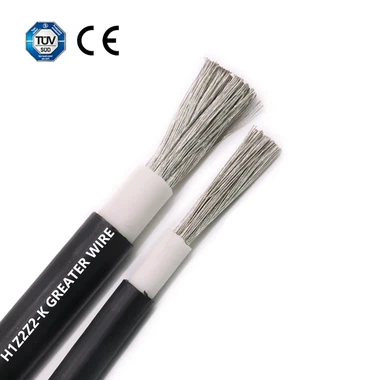

Kabel fotovoltaik (kabel PV) adalah kabel yang dirancang khusus untuk sistem fotovoltaik (PV) untuk memastikan transmisi listrik yang stabil dari panel surya ke perangkat lain (seperti inverter, papan distribusi, dll.). Kabel -kabel ini memiliki sifat listrik, mekanik, dan lingkungan khusus untuk beradaptasi dengan kondisi kerja yang keras dari sistem fotovoltaik seperti suhu tinggi, radiasi ultraviolet yang kuat, dan kelembaban tinggi.
** Kabel surya biasanya terdiri dari beberapa kabel, sedangkan kawat surya ** biasanya mengacu pada satu kabel dalam kabel. Oleh karena itu, kawat fotovoltaik adalah komponen kabel surya, dan fungsi dan karakteristik keduanya terkait erat.
2. Karakteristik utamaKabel fotovoltaik
Desain kabel fotovoltaik perlu memenuhi karakteristik lingkungan kerja yang berbeda dan persyaratan sistem. Mereka tidak hanya perlu memiliki konduktivitas yang baik, tetapi juga kekuatan mekanik yang kuat dan ketahanan cuaca untuk mengatasi berbagai tantangan lingkungan yang mungkin ditemui dalam sistem energi matahari. Berikut ini adalah beberapa karakteristik utama kabel fotovoltaik:
1. Konduktivitas tinggi
Fungsi inti dari kabel fotovoltaik adalah untuk mengirimkan energi listrik secara efisien, sehingga konduktivitasnya harus sangat baik. Sebagian besar kabel fotovoltaik menggunakan tembaga atau aluminium sebagai bahan konduktor. Tembaga memiliki resistensi rendah dan konduktivitas yang baik, sehingga merupakan salah satu bahan kawat fotovoltaik yang paling umum, terutama dalam aplikasi transmisi daya arus dan jarak jauh yang tinggi. Meskipun kabel aluminium memiliki konduktivitas yang sedikit buruk, mereka lebih ringan dan lebih murah, sehingga mereka juga banyak digunakan dalam beberapa aplikasi arus rendah atau sensitif berat.
2. Resistensi suhu tinggi
Kabel fotovoltaik biasanya perlu menahan lingkungan suhu tinggi untuk waktu yang lama. Suhu permukaan panel surya dan bagian lain dari sistem dapat mencapai 70 derajat atau bahkan lebih tinggi di bawah sinar matahari yang kuat. Untuk memastikan operasi stabil yang aman dan jangka panjang, kabel fotovoltaik harus memiliki ketahanan panas yang tinggi dan biasanya harus dapat menahan kisaran suhu -40 derajat ke +90 derajat. Bahan isolasi kawat fotovoltaik yang umum, seperti polietilen terkait silang (XLPE) dan polivinil klorida (PVC), memiliki ketahanan suhu tinggi yang baik dan dapat bekerja secara stabil untuk waktu yang lama di lingkungan suhu tinggi.
3. Resistensi UV
Sistem surya sebagian besar dipasang di luar ruangan dan karenanya perlu menahan radiasi UV yang kuat. Lapisan isolasi luar kabel fotovoltaik biasanya perlu memiliki resistensi UV yang kuat untuk mencegah penuaan, retak atau memudar dalam paparan jangka panjang terhadap sinar matahari. ** Bahan Polyethylene (XLPE) dan Polyolefin (PO) ** memiliki resistensi UV yang baik, yang dapat memastikan stabilitas dan keandalan kabel fotovoltaik di bawah sinar matahari untuk waktu yang lama.
4. Resistensi Korosi
Karena sistem surya sering terpapar lingkungan yang lembab atau hujan, kabel fotovoltaik harus memiliki ketahanan air yang baik dan ketahanan korosi. Terutama di laut, daerah pesisir atau lingkungan yang tercemar industri, lapisan isolasi kabel fotovoltaik harus dapat menahan korosi dari semprotan garam, hujan asam dan bahan kimia lainnya. ** Bahan-bahan seperti polietilen terkait silang (XLPE) dan polivinil klorida (PVC) ** tidak hanya tahan terhadap suhu tinggi, tetapi juga secara efektif tahan air, mencegah korosi konduktor kabel dan memastikan stabilitas jangka panjang sistem.
5. Resistensi tegangan mekanik
Kabel dan kabel surya sering perlu menahan stres mekanis seperti ketegangan fisik, gesekan, dan lentur. Untuk mencegah kerusakan kabel atau pemadaman listrik selama pemasangan dan operasi, kabel fotovoltaik harus memiliki kekuatan mekanik yang tinggi. Ini tidak hanya membutuhkan kekuatan material yang tinggi dari kawat itu sendiri, tetapi juga sifat anti-gesekan yang sangat baik, anti-Tear dan anti-kompresi dari lapisan isolasi dan selubung. Kabel fotovoltaik berkualitas tinggi biasanya menggunakan bahan isolasi yang ditingkatkan dan secara khusus dirawat untuk meningkatkan ketahanannya terhadap kerusakan mekanis.
6. Insulasi Listrik
Kinerja isolasi kabel fotovoltaik adalah kunci untuk memastikan pengoperasian sistem yang aman. Lapisan isolasi tidak hanya mencegah kebocoran saat ini, tetapi juga menghindari kecelakaan listrik yang disebabkan oleh kelebihan saat ini, seperti busur dan sirkuit pendek. Lapisan isolasi kabel fotovoltaik biasanya menggunakan bahan seperti ** cross-linked polyethylene (XLPE) atau polyvinyl chloride (PVC), yang memiliki sifat isolasi listrik yang baik dan secara efektif dapat menghindari kebocoran saat ini dan kegagalan listrik.
3. Hubungan antarakabel suryadan kabel fotovoltaik
Dalam sistem fotovoltaik, ** kabel surya (kabel surya) biasanya merujuk pada kabel yang terdiri dari beberapa kabel, sedangkan kabel fotovoltaik (kawat PV) ** Lihat kabel tunggal dalam kabel. Kabel surya adalah infrastruktur yang menghubungkan berbagai komponen sistem fotovoltaik secara bersamaan. Mereka terdiri dari konduktor dan lapisan isolasi. Kabel fotovoltaik adalah kabel tunggal yang bertanggung jawab untuk transmisi saat ini dalam kabel.
Misalnya, panel surya dalam sistem fotovoltaik biasanya terhubung ke inverter melalui kabel, dan kabel ini mengandung beberapa kabel fotovoltaik, yang masing -masing memainkan peran yang berbeda dalam proses transmisi daya. Untuk memastikan pengoperasian sistem fotovoltaik yang aman dan stabil, kabel surya dan kabel fotovoltaik harus memiliki konduktivitas yang memadai, kinerja isolasi, dan resistensi lingkungan.
4. Aplikasi dan pemilihan kabel fotovoltaik
Dalam sistem fotovoltaik, kabel fotovoltaik terutama digunakan untuk aplikasi berikut:
Menghubungkan panel dan inverter fotovoltaik
Kabel fotovoltaik biasanya digunakan untuk menghubungkan panel surya dan inverter, bertanggung jawab untuk mentransmisikan arus DC yang dihasilkan oleh panel surya ke inverter dan mengubahnya menjadi daya AC. Kabel seperti itu diperlukan untuk memiliki konduktivitas dan isolasi yang baik untuk memastikan transmisi daya yang stabil dan keselamatan sistem.
Seri dan koneksi paralel
Dalam array panel surya, kabel fotovoltaik juga perlu memainkan peran seri dan panel paralel. Melalui koneksi seri, tegangan panel dapat ditingkatkan; Melalui koneksi paralel, arus panel dapat ditingkatkan. Saat menghubungkan panel -panel ini, kabel fotovoltaik harus memastikan bahwa transmisi arus dan tegangan tidak terhalang.
Koneksi distribusi sistem fotovoltaik
Sistem distribusi (seperti kotak distribusi, sakelar, dll.) Dalam sistem fotovoltaik juga perlu dihubungkan melalui kabel fotovoltaik untuk memastikan transmisi dan distribusi daya di seluruh sistem. Pemilihan kabel fotovoltaik perlu ditentukan sesuai dengan tegangan, arus dan lingkungan pemasangan sistem untuk memastikan stabilitas dan keamanan operasi sistem.
Koneksi kisi
Untuk pembangkit listrik fotovoltaik skala besar, kabel fotovoltaik juga perlu dihubungkan ke jaringan untuk memberi makan listrik yang dihasilkan ke dalam jaringan. Dalam proses ini, kabel tidak hanya perlu membawa arus tinggi, tetapi juga perlu memiliki isolasi yang baik dan ketahanan cuaca untuk mencegah kegagalan karena faktor eksternal.
Pertimbangan seleksi
Saat memilih kabel fotovoltaik, faktor -faktor berikut harus dipertimbangkan:
Persyaratan tegangan dan arus:Tegangan dan persyaratan saat ini dari kabel fotovoltaik harus cocok dengan desain sistem untuk memastikan bahwa kabel dapat dengan aman membawa daya dalam sistem.
Kondisi lingkungan:Pilih bahan dan desain yang sesuai sesuai dengan lingkungan pemasangan (seperti lingkungan luar, bawah tanah atau lembab, dll.) Untuk memastikan ketahanan cuaca dan ketahanan korosi kabel.
Kekuatan mekanis:Selama proses pemasangan, kabel perlu menahan sejumlah ketegangan dan gesekan, sehingga kekuatan mekaniknya sangat penting.
Keamanan:Pilih kabel fotovoltaik yang memenuhi standar internasional (seperti IEC, sertifikasi UL, dll.) Untuk memastikan pengoperasian sistem yang aman.
