Perbedaan utama antara kabel dan kabel thhn thwn

1, aturan penamaan dan analisis makna dasar

Sebelum menganalisis tiga jenis kabel, pertama -tama kita perlu memahami asal -usul penamaan mereka.THW Wire, Thhn WirE, danTHWN Wireadalah semua jenis kabel terisolasi termoplastik yang ditentukan oleh National Electrical Code (NEC) di Amerika Serikat, dengan setiap huruf mewakili karakteristik kinerja:

Kita bisa menyimpulkan bahwa:
THW Wire:Termoplastik+tahan panas (75 derajat)+cocok untuk lingkungan yang lembab;
Thhn Wire:Termoplastik+ketahanan panas tinggi (90 derajat)+lingkungan kering+lapisan pelindung nilon;
THWN Wire:Thermoplastik+Resistensi Panas Tinggi+Lingkungan Lembab+Lapisan Pelindung Nilon (mirip dengan versi THHN yang diperkuat);

2, Perbedaan struktur dan bahan kawat

1. Bahan konduktor

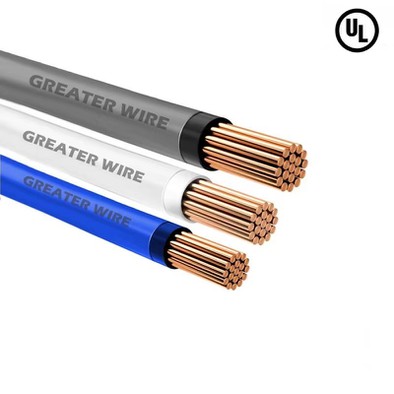

Tiga jenis kabel biasanya menggunakan konduktor tembaga, tetapi konduktor aluminium juga opsional, tetapi konduktor tembaga lebih umum. Strukturnya dibagi menjadi dua bentuk: padat dan terdampar. Konduktor tembaga yang terdampar lebih lembut dan lebih mudah dibangun.
2. Lapisan isolasi
THW Wire diisolasi dengan PVC (polyvinyl chloride);

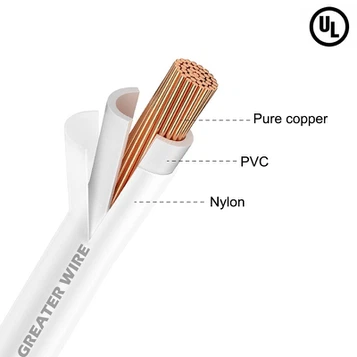

Kabel Thn dan Thwn ditutupi dengan lapisan selubung nilon di atas PVC untuk meningkatkan ketahanan aus dan ketahanan kimia.
3. Perawatan Lapisan Pelindung
Selubung nilon adalah salah satu fitur utama Thn/thwn, yang tidak hanya meningkatkan kekuatan mekanik kawat, tetapi juga mencegah erosi lapisan isolasi dengan minyak, gas korosif, dll.

3, analisis komparatif parameter kinerja

Berikut ini adalah perbandingan parameter teknis utama dari tiga jenis kabel:

4, Perbedaan antara skenario penggunaan dan aplikasi

1. THW Wire
Cocok untuk sistem distribusi daya perumahan dan komersial, yang biasa digunakan untuk meletakkan pipa yang terkubur atau baki kabel. Karena kurangnya lapisan pelindung nilon, tidak disarankan untuk menggunakannya di lingkungan dengan risiko keausan atau korosi kimia.
2. Thn Cable
Ini terutama digunakan di lingkungan kering seperti bangunan industri, kontrol motor, dan kabel saluran. Keuntungannya terletak pada ketahanan panas tinggi dan ketahanan aus yang baik, membuatnya cocok untuk lingkungan peletakan dengan ruang kompak.
3. Kabel thwn
Menggabungkan ketahanan panas tinggi ThHN dengan kemampuan beradaptasi terhadap lingkungan lembab THW, ini adalah jenis kabel multifungsi yang dapat banyak digunakan dalam kabel pipa dalam dan luar ruangan, sistem pompa air, catu daya luar ruangan, dan bidang lainnya.

5, Perbedaan antara peraturan dan standar

Kode Listrik Nasional (NEC) di Amerika Serikat memiliki batasan yang jelas pada penggunaan ketiga jenis kabel ini. Misalnya:
Kabel THW harus beroperasi pada 75 derajat atau di bawah dan cocok untuk lingkungan yang lembab;
Kabel Thn dapat digunakan di lingkungan kering pada 90 derajat dan tidak dapat digunakan di tempat -tempat lembab;
Kabel THWN juga cocok untuk 90 derajat, tetapi dapat diterapkan pada lingkungan kering dan lembab secara bersamaan.
Perlu dicatat bahwa banyak kabel ThHn/thbn di pasaran sering kali "thhn/thwn -2" produk bersertifikat ganda, yang berarti bahwa satu kabel memiliki kinerja ganda dan dapat digunakan sesuai kebutuhan.

6, perbandingan antara konstruksi dan pemeliharaan

Kenyamanan konstruksi:
Karena lapisan pelindung nilonnya, kabel Thn/thwn memiliki kinerja geser yang lebih baik saat melewati pipa, mengurangiresistensi konstruksi;
Koefisien gesekan kabel THW relatif tinggi, membutuhkan lebih banyak pelumas saat menyentuh pipa.
Bending Radius:
Thn dan thwn memiliki fleksibilitas yang lebih baik daripada THW dan lebih cocok untuk kabel di ruang sempit;
Kabel THW rentan terhadap pengerasan di lingkungan suhu rendah, membuat konstruksi lebih sulit.
Hidup Pemeliharaan:
Lapisan nilon dapat secara signifikan meningkatkan korosi dan resistensi penuaan Thn/thwn, dengan umur rata -rata lebih dari 30 tahun;
Kehidupan layanan kawat tergantung pada lingkungan operasinya, biasanya sekitar 20 tahun.

7, Saran Komprehensif dan Pedoman Seleksi

Untuk kenyamanan insinyur dan personel pengadaan dalam memilih kabel, disarankan untuk merujuk pada tabel berikut:

Masih tidak yakin kawat mana yang sesuai dengan proyek Anda?Produsen kawat yang lebih besarMemiliki lebih dari 30 tahun pengalaman manufaktur, dan produk -produknya telah melewati UL, SAA, TUV, dan sertifikasi internasional lainnya. Jika Anda memiliki pertanyaan tentang kabel atau pertanyaan lain, silakan berkonsultasi dengan kami!
