Kawat THHN, atau kawat berlapis Nilon tahan panas Tinggi Termoplastik, adalah konduktor listrik serbaguna yang biasa digunakan dalam aplikasi perumahan, komersial, dan industri. Pemasangan dan perutean kabel THHN atau kabel THHN yang benar sangat penting untuk memastikan umur panjang, efisiensi, dan kepatuhan terhadap standar keselamatan. Artikel ini memberikan panduan terperinci untuk memasang dan merutekan kabel THHN, yang mencakup segala hal mulai dari persiapan dan alat hingga teknik dan praktik terbaik.

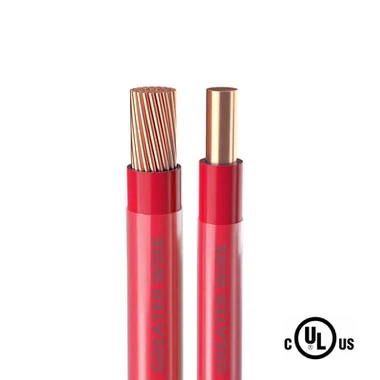

Memahami Kawat THHN
Sebelum mendalami pemasangan, penting untuk memahami karakteristik utama kabel THHN yang memengaruhi penanganannya:
Peringkat Tegangan dan Suhu:
Dinilai hingga 600 volt.
Dapat beroperasi pada suhu hingga 90 derajat di lingkungan kering dan 75 derajat di lingkungan lembab.

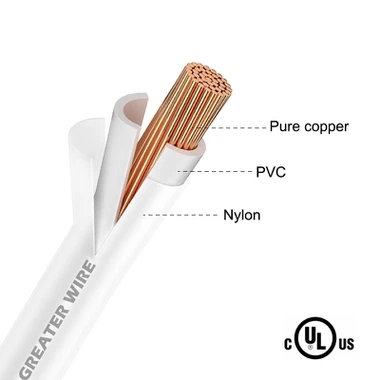

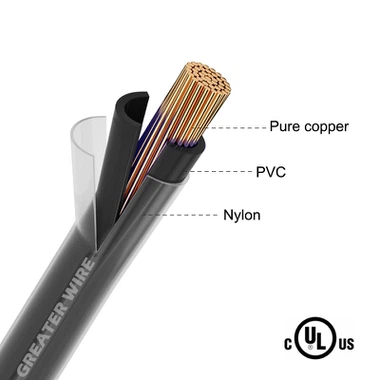

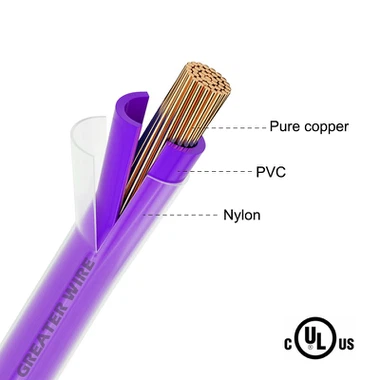

Lapisan Nilon:
Menawarkan ketahanan terhadap abrasi, penarikan saluran yang mulus, dan perlindungan dari faktor lingkungan kecil.
Aplikasi:
Digunakan untuk perkabelan umum, distribusi daya, dan sambungan motor di lokasi kering atau lembab.
Alat dan Bahan yang Dibutuhkan
Untuk memasang dan merutekan kabel THHN, Anda memerlukan alat dan bahan berikut:
Peralatan:
Penari telanjang dan pemotong kawat
Pita ikan atau penarik saluran
Obeng
Multimeter (untuk rangkaian pengujian)
Alat pelabelan (untuk mengidentifikasi kabel)
Bahan:
Kawat THHN dengan ukuran dan warna yang sesuai
Saluran listrik (PVC, EMT, atau logam kaku)
Perlengkapan dan konektor saluran
Kotak persimpangan
Ikatan kabel
Persiapan Instalasi
Kaji Kebutuhan Pengkabelan
Tentukan volumetage, arus, dan aplikasi untuk memilih ukuran kawat THHN yang benar.
Lihat kode kelistrikan setempat dan Kode Kelistrikan Nasional (NEC) untuk kepatuhan.
Rencanakan Jalur Perutean
Identifikasi rute terpendek dan paling efisien untuk kabel.
Minimalkan tikungan tajam dan rintangan untuk mengurangi tekanan pada kawat.
Siapkan Saluran
Ukur dan potong saluran sesuai panjang yang dibutuhkan.
Gunakan alat deburring untuk menghaluskan tepinya guna mencegah kerusakan pada isolasi kawat dan lapisan nilon.
Langkah-langkah Memasang dan Merutekan Kawat THHN
Langkah 1: Instal Sistem Saluran
Kawat THHN harus dipasang di dalam saluran untuk perlindungan dan kepatuhan terhadap standar NEC.
Pasang Saluran:
Gunakan jenis saluran yang sesuai, seperti PVC untuk instalasi luar ruangan atau EMT untuk penggunaan di dalam ruangan.
Amankan saluran ke dinding, langit-langit, atau lantai menggunakan braket pemasangan.
Periksa Kelengkapan dan Konektor:
Pastikan semua perlengkapan saluran rapat dan tertutup rapat, terutama di iklanamp lingkungan.
Periksa Jalur Saluran:
Pastikan rute bebas dari puing-puing atau penghalang.
Langkah 2: Tarik Kawat THHN Melalui Saluran
Siapkan Kabel:
Potong kabel THHN sesuai panjang yang diperlukan, sehingga memberikan kelonggaran ekstra untuk sambungan.
Gunakan kabel dengan warna berbeda untuk sambungan fase, netral, dan ground untuk memudahkan identifikasi.
Beri makan Kawat:
Pasang kabel THHN ke pita ikan atau penarik saluran.
Lumasi kabel dengan pelumas penarik kawat untuk mengurangi gesekan selama pemasangan.
Tarik Kawatnya:
Tarik perlahan pita ikan melalui saluran, arahkan kabel THHN ke tempatnya.
Hindari tenaga yang berlebihan untuk mencegah kerusakan pada insulasi atau lapisan nilon.
Amankan Kawatnya:
Gunakan pengikat kabel atau klem untuk mengatur dan mengamankan kabel di dalam kotak sambungan atau panel distribusi.
Langkah 3: Buat Koneksi
Lepaskan Ujung Kawat:
Gunakan pengupas kawat untuk menghilangkan lapisan nilon dan isolasi dari ujung kawat THHN, sehingga konduktornya terlihat.
Hubungkan ke Terminal:
Kencangkan ujung kabel yang telah dilucuti ke blok terminal, sakelar, atau stopkontak menggunakan sekrup atau klem.
Ikuti diagram pengkabelan untuk koneksi yang benar.
Beri label pada Kabel:
Gunakan alat pelabelan untuk mengidentifikasi fungsi masing-masing kabel (misalnya, fase, netral, ground).
Praktik Terbaik untuk Merutekan Kawat THHN
1. Minimalkan Tikungan dan Ketegangan
Hindari tikungan tajam pada saluran untuk mencegah tekanan pada kabel THHN.
Gunakan tikungan dengan radius lebar untuk perutean yang lebih mulus.
2. Bundel Kabel dengan Benar
Saat merutekan beberapa kabel, gabungkan kabel-kabel tersebut dengan rapi agar tidak kusut atau berdesakan.
Sisakan ruang yang cukup di saluran untuk mencegah panas berlebih.
3. Melindungi Terhadap Faktor Lingkungan
Gunakan saluran tertutup dan perlengkapan tahan cuaca di lingkungan luar ruangan atau lembab.
Pastikan grounding yang tepat untuk meningkatkan keselamatan dan keandalan sistem.
Pengujian dan Penyelesaian Instalasi
Melakukan Tes Kelistrikan
Gunakan multimeter untuk menguji kontinuitas, tegangan, dan hambatan kabel THHN yang dipasang.
Periksa grounding yang benar dan pastikan tidak ada arus pendek.
Koneksi Aman
Periksa kembali semua sambungan terminal dan kotak sambungan untuk kekencangan dan kebenarannya.
Periksa Instalasi
Pastikan pemasangan mematuhi peraturan kelistrikan dan standar keselamatan setempat.
Kesalahan Umum yang Harus Dihindari
Menggunakan Pengukur Kawat yang Salah
Memilih pengukur yang terlalu kecil dapat menyebabkan masalah panas berlebih dan penurunan voltase.
Melewatkan Pelumasan
Kegagalan melumasi kabel selama penarikan dapat menyebabkan kerusakan pada lapisan nilon.
Saluran yang penuh sesak
Saluran yang kelebihan beban dengan terlalu banyak kabel dapat menyebabkan panas berlebih dan mempersulit pemeliharaan di masa mendatang.
Pembumian yang Tidak Benar
Pastikan semua kabel THHN diarde dengan benar untuk mencegah bahaya listrik.
Aplikasi Instalasi Kawat THHN
Dipasang dengan benarkawat THHNdigunakan dalam:
Sistem Perumahan:
Penerangan, stopkontak, dan kabel peralatan.
Sistem Komersial:
Distribusi listrik dan kabel kantor.
Sistem Industri:
Mesin, panel kontrol, dan sistem HVAC.
