1. As/NZS 5000.1: Persyaratan Utama untuk Desain dan Instalasi Kabel
Standar mengamanatkan kriteria spesifik untuk konstruksi kabel, ketahanan lingkungan, dan perlindungan mekanis, secara langsung mempengaruhi praktik pemasangan:
A. spesifikasi tegangan dan isolasi
Peringkat tegangan: Kabel harus beroperasi dengan aman di 0. 6/1 kV (1.2 kV), dengan insulasi XLPE memberikan kekuatan dielektrik yang unggul dan stabilitas termal hingga 90 derajat.
Ketebalan isolasi: misalnya, 25mm² SAA XLPE PVC Oranye Circular Cable Membutuhkan ketebalan isolasi XLPE minimum 1,2 mm Untuk mencegah kerusakan listrik.
B. Sarung dan pengkodean warna
Bahan selubung: Selubung PVC atau LSZH diperlukan untuk resistensi UV dan keterbelakangan api. Selubung oranye (misalnya, Kabel Daya Oranye XLPE) Meningkatkan visibilitas untuk instalasi luar ruangan dan berbahaya.
Perlindungan mekanis: Armoring kawat baja (SWA) diamanatkan untuk kabel yang terpapar risiko menghancurkan, seperti di lokasi pertambangan atau konstruksi.
2. Pedoman Instalasi Di Bawah As/NZS 5000.1
A. Pertimbangan Lingkungan dan Mekanik
Batas suhu: Installer harus menghindari suhu sekitar yang melebihi 40 derajatuntukInsulasi Kabel XLPE SAA Untuk mencegah penuaan prematur.
Radius Bending: untuk multicore SAA XLPE PVC Kabel Lingkaran Orange, jari -jari lentur minimum adalah Diameter 12 × Kabel Untuk menghindari kerusakan isolasi.
Instalasi Bawah Tanah: kabel seperti Kabel Daya Oranye XLPE membutuhkan kedalaman parit 600 mm di daerah perumahan dan 1, 000 mm Di zona industri untuk melindungi terhadap stres mekanis.
B. Keselamatan Kebakaran dan Penghambatan Api
Propagasi api: Kabel harus memusatkan diri dalam 30 detik Setelah menghilangkan api, penting untuk instalasi di gedung-gedung tinggi atau ruang publik.
Emisi asap: kabel lszh-berselubung (misalnya, Saa XLPE PVC Kabel Lingkaran Orange) Batasi kepadatan asap menjadi <Transmisi 20% Selama pembakaran.
3. Kepatuhan dengan Sertifikasi SAA
Proses Persetujuan SAA Memastikan kabel memenuhi persyaratan AS/NZS 5000.1 melalui pengujian dan dokumentasi yang ketat:
A. Protokol pengujian
Tes tegangan tinggi: 3,5 kV ac Terapkan untuk 5 menit Untuk memverifikasi integritas isolasi di Insulasi Kabel XLPE SAA.
Perendaman air: Kabel harus mempertahankan resistensi isolasi> 0. 1 mΩ/kmsetelah14 hari terendam dalam 85 derajat air (e.g., Kabel Daya Oranye XLPE).
B. Dokumentasi dan Keterlacakan
Laporan Pengujian Batch: Diperlukan untuk semua SAA XLPE PVC Kabel Lingkaran Orange Untuk mengkonfirmasi kepatuhan terhadap konduktor CSA dan ketebalan selubung.
Tanda sertifikasi: Logo SAA harus dicetak pada selubung kabel pada interval kurang dari atau sama dengan 1 meter Untuk Keterlacakan.
4. Studi kasus: dampak pada jenis kabel tertentu
A. Kabel Daya Orange XLPE
Aplikasi: Situs industri luar ruangan yang membutuhkan resistensi UV dan abrasi.
Tantangan Instalasi:
Paparan sinar matahari: Sheathing PVC oranye harus lulus 1, 000 jam tes penuaan UV untuk mencegah retak.
Resistensi abrasi: Baja armoring baja mengurangi kerusakan akibat batu atau mesin dalam instalasi penambangan.
B. Saa Cable XLPE Insulation
Aplikasi: Bangunan komersial dalam ruangan dengan tuntutan beban listrik tinggi.
Langkah Kepatuhan:
Konduktor terdampar: Kelas 2 Tembaga yang terdampar memastikan fleksibilitas untuk tikungan saluran ketat.
Penyegelan api: Penetrasi melalui dinding membutuhkan kerah dengan peringkat api untuk mempertahankan keterbelakangan api.

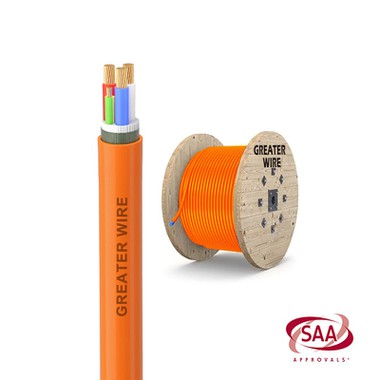

C. Saa XLPE PVC Kabel Lingkaran Orange
Aplikasi: Catu daya sementara untuk lokasi konstruksi.
Praktik terbaik:
Perlindungan kelembaban: Pengakhiran yang diisi gel silikon mencegah masuknya di lingkungan basah.
Kapasitas muatan: Dukungan kabel 35mm² 100 A Arus kontinu tanpa melebihi batas termal.
5. Kesalahan Instalasi Umum dan AS/NZS 5000.1 Pemulihan
A. Sirkuit Overloading
Mempertaruhkan: melebihi 90 derajat batas termal Insulasi Kabel XLPE SAA Menyebabkan pencairan isolasi.
LarutanmenggunakanKabel 400mm² Untuk pengumpan industri arus tinggi untuk mendistribusikan beban dengan aman.
B. landasan yang tidak tepat
Mempertaruhkan: kerusakan arus kesalahan Kabel daya oranye xlpe karena pembumian yang tidak memadai.
Larutan: Pasang tali pentanahan tembaga dengan resistansi kurang dari atau sama dengan 0.5 Ω per AS/NZS 3000.
