Kabel listrik tersedia dalam berbagai jenis, masing-masing dirancang untuk aplikasi tertentu, dan kabel TPS (Kabel Berselubung Termoplastik) termasuk yang paling umum digunakan untuk kabel perumahan, komersial, dan industri ringan. Mengidentifikasi kabel TPS dengan benar sangat penting untuk memastikan keamanan, keandalan, dan kinerja sistem kelistrikan. Baik Anda memasang, memperbaiki, atau memelihara sistem kelistrikan, memahami cara mengidentifikasi kabel listrik TPS sangatlah penting. Pada artikel ini, kita akan mempelajari cara mengidentifikasi kabel TPS, karakteristik utama yang harus dicari, dan perbedaan antara kabel TPS dan jenis kabel listrik lainnya. Kami juga akan membahas konstruksi, fitur, dan penandaan yang memudahkan untuk mengenali kabel TPS datar.
1. Apa itu Kabel TPS?
Sebelum kita membahas cara mengidentifikasi kabel TPS, penting untuk memahami apa itu kabel dan mengapa digunakan. Kabel TPS adalah jenis kabel listrik yang biasa digunakan untuk distribusi daya tegangan rendah di lingkungan perumahan, komersial, dan industri. Istilah "TPS" adalah singkatan dari Kabel Berselubung Termoplastik, yang menunjukkan bahwa kabel tersebut memiliki selubung luar yang terbuat dari bahan termoplastik, biasanya PVC (Polivinil Klorida), yang memberikan insulasi dan perlindungan pada konduktor internal.
Kabel TPS dirancang untuk berbagai aplikasi, seperti:
Pasokan listrik ke rumah-rumah penduduk
Pengkabelan untuk perlengkapan lampu, stopkontak, dan peralatan
Aplikasi industri atau komersial ringan yang memerlukan kabel tegangan rendah
Kabel TPS pada umumnya terdiri dari beberapa komponen:
Konduktor: Kabel tembaga atau aluminium yang membawa arus listrik.
Isolasi: PVC atau bahan lain yang mengisolasi masing-masing konduktor dan mencegah korsleting.
Selubung Luar: Lapisan luar pelindung, biasanya terbuat dari PVC, yang melindungi kabel dari faktor lingkungan seperti kelembapan, panas, dan kerusakan fisik.

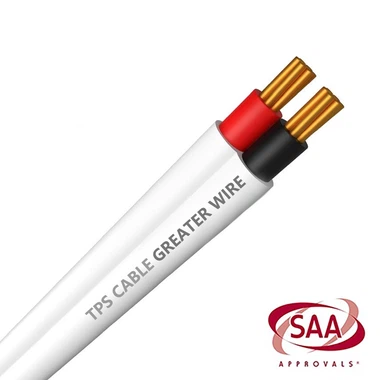

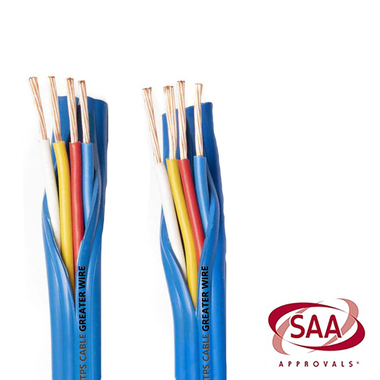

Salah satu ciri khas kabel TPS adalah desainnya yang datar, terutama pada kabel TPS datar yang didesain fleksibel dan mudah dipasang di ruang sempit.
2. Fitur Utama Kabel TPS
Untuk mengidentifikasi kabel TPS secara efektif, memahami fitur dan komponen utamanya akan sangat membantu. Fitur-fitur ini tidak hanya membantu dalam mengidentifikasi kabel tetapi juga memberi tahu kami tentang kesesuaiannya untuk berbagai jenis instalasi.
2.1 Konduktor
Konduktor di dalam kabel listrik TPS biasanya terbuat dari tembaga atau aluminium. Bahan-bahan ini dipilih karena konduktivitas listriknya yang tinggi, yang menjamin transmisi daya yang efisien. Konduktor tembaga lebih umum digunakan pada kabel TPS karena tembaga memiliki konduktivitas yang sangat baik dan ketahanan terhadap korosi, meskipun konduktor aluminium juga digunakan pada beberapa kabel berbiaya lebih rendah.
Untuk mengidentifikasi kabel TPS berdasarkan konduktornya:
Cari kabel tembaga atau aluminium di dalam kabel. Tembaga adalah bahan yang paling umum, namun beberapa versi yang lebih murah mungkin menggunakan aluminium.
Kabel terdampar sering digunakan pada kabel TPS datar untuk memberikan fleksibilitaskonduktor padatmungkin ditemukan pada kabel yang lebih tebal.
2.2 Isolasi
Konduktor individual di dalam kabel TPS diisolasi untuk mencegah korsleting dan bahaya listrik. PVC (Polivinil Klorida) adalah bahan insulasi yang paling umum digunakan pada kabel TPS karena sifat dielektriknya yang sangat baik, ketahanan terhadap panas, dan kemampuannya menahan faktor lingkungan seperti kelembapan dan abrasi.
Saat mengidentifikasi kabel TPS:
Periksa insulasinya: Ini akan menjadi jelas dan diberi kode warna untuk membedakan masing-masing konduktor (misalnya, hitam, merah, dan biru untuk fase yang berbeda, atau coklat untuk hidup, biru untuk netral).
Lapisan insulasi umumnya tipis dan fleksibel karena kabel dirancang kompak dan mudah dipegang.
2.3 Selubung Luar
Selubung luar kabel TPS adalah fitur utama lainnya yang harus dicari. Lapisan pelindung ini biasanya terbuat dari PVC termoplastik, meskipun beberapa kabel mungkin dilengkapi selubung karet tambahan untuk meningkatkan daya tahan. Selubung luar memberikan perlindungan terhadap kerusakan fisik, kelembapan, dan paparan sinar UV, sehingga cocok untuk berbagai aplikasi di dalam dan luar ruangan.
Untuk mengidentifikasi selubung luar:
Rasakan teksturnya: Kabel TPS biasanya memiliki selubung luar yang halus dan fleksibel yang terbuat dari PVC. Beberapa mungkin memiliki tekstur yang sedikit lebih kasar atau terasa lebih keras tergantung pada jenis PVC yang digunakan.
Carilah label PVC: Banyak kabel TPS yang memiliki huruf "PVC" atau simbol lain yang tercetak pada selubungnya, yang menunjukkan bahwa bahan luarnya adalah PVC.
2.4 Desain Datar
Salah satu ciri yang paling membedakan kabel TPS, khususnya kabel TPS datar, adalah bentuknya. Tidak seperti kabel bundar, kabel TPS datar didesain tipis dan fleksibel, sehingga ideal untuk aplikasi dengan ruang terbatas atau memerlukan profil rendah, seperti di bawah karpet, di langit-langit, atau di sepanjang dinding.
Untuk mengidentifikasi kabel TPS datar:
Periksa bentuknya: Kabel TPS datar akan tampak tipis dan berbentuk persegi panjang atau datar, berbeda dengan kabel tradisional yang berbentuk bulat.
Periksa fleksibilitasnya: Desain kabel TPS yang datar membuatnya lebih fleksibel dan mudah ditekuk, yang dapat menjadi karakteristik berguna saat bekerja di ruang sempit atau terbatas.
3. Penandaan pada Kabel TPS
Salah satu cara paling andal untuk mengidentifikasi kabel TPS adalah dengan tanda yang tercetak pada selubung luarnya. Kabel listrik, termasuk kabel TPS, sering kali ditandai dengan berbagai detail yang memberikan informasi tentang spesifikasi kabel, tujuan penggunaan, dan produsennya.
Berikut adalah tanda umum yang mungkin Anda temukan pada kabel TPS:
Jenis Kabel: Carilah tanda yang menunjukkan jenis kabel, seperti "TPS" atau "Termoplastik Berselubung". Hal ini menegaskan bahwa kabel tersebut memang merupakan kabel TPS.
Peringkat Tegangan: Kabel TPS biasanya diperuntukkan bagi aplikasi tegangan rendah, dan ini akan ditandai pada kabel. Carilah peringkat tegangan seperti "450/750V", yang menunjukkan tegangan maksimum yang dapat ditangani oleh kabel.
Bahan Konduktor: Kabel juga dapat menunjukkan apakah konduktornya terbuat dari tembaga (Cu) atau aluminium (Al), yang dapat membantu dalam mengidentifikasi versi spesifik kabel listrik TPS.
Kepatuhan Standar: Penandaan dapat mencakup kepatuhan terhadap standar industri, seperti standar Australia AS/NZS 5000.2 untuk kabel TPS atau standar nasional dan internasional serupa.
4. Membedakan Kabel TPS dengan Kabel Lainnya
Saat bekerja dengan sistem kelistrikan, penting untuk mengetahui perbandingan kabel TPS dengan jenis kabel listrik lainnya. Meskipun kabel TPS umumnya digunakan untuk perkabelan perumahan dan komersial, ada jenis kabel lain yang memiliki tujuan serupa tetapi mungkin memiliki konstruksi dan kegunaan berbeda.
4.1 Kabel TPS vs. Kabel Kembar dan Bumi
Alternatif umum untuk kabel TPS adalah kabel kembar dan bumi (T&E), yang banyak digunakan pada kabel listrik rumah tangga. Meskipun kedua jenis kabel memiliki dua konduktor (hidup dan netral), perbedaan utamanya adalah adanya konduktor grounding pada kabel T&E. Kabel TPS, di sisi lain, mungkin termasuk konduktor grounding atau tidak tergantung pada aplikasinya.
Untuk membedakan kabel TPS dan kabel kembar dan bumi:
Periksa keberadaan konduktor bumi:Jika kabel dilengkapi kabel telanjang terpisah untuk grounding, kemungkinan besar akabel kembar dan bumi.
Bandingkan jenis isolasi:Kabel T&E biasanya memiliki konduktor tersendiri yang diisolasi dengan PVC, dan satu selubung luar PVC yang melindungi ketiga kabel. Kabel TPS mungkin memiliki lapisan isolasi yang berbeda untuk setiap konduktor dan selubung luar yang datar.
4.2 Kabel TPS vs. Kabel Lapis Baja
Jenis kabel lain yang mungkin tertukar dengan kabel TPS adalah kabel lapis baja, yang biasa digunakan untuk instalasi luar ruangan dan bawah tanah. Kabel lapis baja dilengkapi lapisan tambahan kawat logam atau pelindung baja untuk melindungi konduktor internal dari kerusakan fisik.
Untuk membedakan kabel TPS dari kabel lapis baja:
Periksa baju besi: Kabel TPS tidak memiliki pelindung logam yang biasanya ditemukan pada kabel lapis baja.
Periksa fleksibilitasnya: Kabel lapis baja kurang fleksibel dibandingkan kabel TPS karena adanya pelindung logam, sedangkan kabel TPS (terutama kabel TPS datar) dirancang untuk kemudahan pembengkokan dan pemasangan.
5. Aplikasi Kabel TPS
Kabel TPS terutama digunakan untuk instalasi listrik tegangan rendah di lingkungan perumahan dan komersial.Beberapa aplikasi umum meliputi:
Distribusi listrik untuk rumah tinggal, termasuk sirkuit untuk penerangan, peralatan, dan stopkontak.
Pengkabelan untuk penerangan dalam ruangan dan perlengkapan listrik di bangunan komersial.
Catu daya untuk instalasi luar ruangan, asalkan kabel terlindung dari paparan elemen.
Pengkabelan fleksibel untuk digunakan di area dengan keterbatasan ruang memerlukan desain kabel datar.
