Kabel Pengkabelan Panel H07V-K untuk Koneksi yang Bersih dan Andal

Dibuat untuk perakitan listrik terorganisir, H07V-K menggabungkan konduktor tembaga beruntai halus dengan isolasi PVC dalam konstruksi inti tunggal yang fleksibel. IniKawat fleksibel kelas 5cocok untuk sirkuit internal terlindung di mana pemasang memerlukan perutean yang mudah melalui saluran, baris terminal, dan penutup kompak. Sebagai kabel inti tunggal berinsulasi PVC, kabel ini mendukung identifikasi sirkuit yang jelas dan persiapan pengupasan atau ferrule yang praktis. GEITEL WIRE dapat mendukung perencanaan warna, penandaan OEM, pengemasan gulungan, dan dokumentasi ekspor untuk produksi berulang. Untuk perkabelan kabinet kontrol, arus rangkaian akhir, sistem terminal, dan aturan pemasangan lokal harus diperiksa sebelum perintah dikeluarkan.

SPESIFIKASI PRODUK

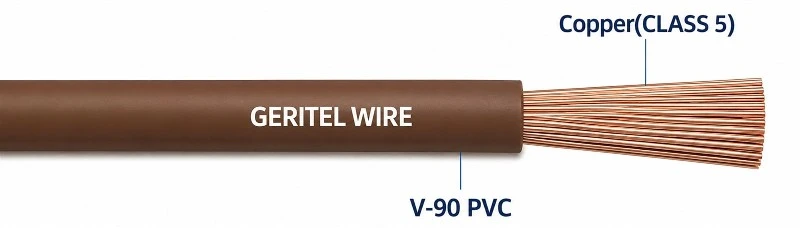

flexible single core wire

Aplikasi

Pengkabelan panel PVC untuk digunakan pada panel kontrol sakelar, relai, dan instrumentasi switchgear daya dan untuk tujuan seperti konektor internal pada peralatan penyearah, starter motor, dan pengontrol.

SPESIFIKASI
Peringkat Tegangan Uo/U	H05V-K:300/500V H07V-K:450/750V
Peringkat Suhu	Memperbaiki: -30 derajat hingga +70 derajat Tertekuk: -5 derajat hingga +70 derajat
Radius Bending Minimum	Tetap: 6 x diameter keseluruhan
Konduktor	Konduktor tembaga fleksibel kelas 5
Isolasi	PVC (Polivinil Klorida)
Warna Isolasi	Merah, Hitam, Biru, Oranye, Kuning, Putih, Hijau/Kuning, Ungu, Merah Muda, Abu-abu, Coklat
STANDAR	EN 50525-2-31, EN 60228 Tahan Api menurut IEC/EN 60332-1-2 Tahan UV

UKURAN

WILAYAH LINTAS NOMINAL mm²

	DIAMETER KESELURUHAN NOMINAL mm²	BERAT NOMINAL kg/km
	DIAMETER KESELURUHAN NOMINAL mm²	BERAT NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

KONDUKTOR

SILANG NOMINAL BAGIANDI AREA mm²	DIAMETER MAKSIMUM KABEL DALAM KONDUKTOR mm	RESISTENSI MAKSIMUM KONDUKTOR PADA 20 derajat ohm/km
SILANG NOMINAL BAGIANDI AREA mm²	DIAMETER MAKSIMUM KABEL DALAM KONDUKTOR mm	Kabel Biasa
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

KARAKTERISTIK LISTRIK

SILANG NOMINAL AREA EKsional mm²	METODE REFERENSI A (TERTUTUP DALAM KONDUIT SECARA TERMAL DINDING ISOLASI DLL) Amp		METODE REFERENSI B (TERTUTUP DALAM KONDUIT DI DINDING ATAU DI TRUNKING DLL) Amp		METODE REFERENSI C (DIKLIP LANGSUNG) Amp		METODE REFERENSI F (DI UDARA BEBAS ATAU PADA BAKI KABEL BERLUBANG DLL HORIZONTAL ATAU VERTIKAL DLL) Amp
							Sentuhan			Diberi spasi satu diameter
							Sentuhan			2 Kabel Tunggal-Fase ACatau DC atau3 Kabel Tiga-Fase AC datar
	2 Kabel Fase-Tunggal ACatau DC	3 atau 4 Kabel Tiga-Fase AC	2 Kabel Fase-Tunggal ACatau DC	3 atau 4 Kabel Tiga-Fase AC	2 Kabel Fase-Tunggal AC atau DC	3 atau 4Kabel Tiga-Fase AC	2Kabel Fase Tunggal AC atau DCdatar	3Kabel Tiga-Fase ACflat	3 Kabel Tiga-Fase ACtrefoil	Horisontal	Vertikal
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

SERTIFIKASI

single core flexible wire

single core cable

KEMASAN

Gulungan

Gulungan Plastik

Gulungan Kayu Kecil

APLIKASI

Panel Kontrol Industri

Sambungan Tenaga Energi Terbarukan

Pengkabelan Switchboard

KASUS

Peningkatan Switchboard Bandara Adelaide

Distribusi Daya Switchboard Utama Industri

Penggantian Kabel Fleksibel Switchboard Utama

MENGAPA MEMILIH KAMI

30Pengalaman bertahun-tahun
dalam layanan{0}}satu atap

Dongguan Greater Wire & Cable Co., Ltd. adalah produsen kabel kelas teknik profesional-di Tiongkok, yang memasok solusi kabel listrik bersertifikat untuk proyek bangunan, industri, pertambangan, energi, dan infrastruktur di seluruh dunia.

Dengan pabrik seluas 30.000 m², 30 jalur produksi, insinyur berpengalaman, dan tim kontrol kualitas yang ketat, kami menyediakan produk kabel yang andal, dapat dilacak, dan sesuai untuk aplikasi teknik internasional. Produk kami didukung oleh sertifikasi antara lain SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS, dan ISO.

Kami berkomitmen terhadap keselamatan, kualitas, transparansi, dan{0}}kemitraan jangka panjang. Dari pemeriksaan bahan mentah hingga pengujian produk jadi, setiap batch dikontrol dengan cermat untuk memastikan kinerja yang stabil dan penggunaan proyek yang dapat diandalkan.

Kabel Lebih Besar - Kualitas Tersertifikasi. Pasokan yang Andal. Nilai Rekayasa.

15K

Proyek Selesai

150+

staf profesional

15K

klien yang bahagia

92+

penghargaan & sertifikat

PERALATAN TANAMAN

SERTIFIKASI GLOBAL

internal equipment wire

FOTO PELANGGAN

internal wiring cable

TRANSPORTASI INTERNASIONAL

Angkutan Laut

Kami menawarkan solusi angkutan laut yang andal untuk-pesanan dalam jumlah besar. Barang Anda dikemas dengan aman dan dikirim dalam kontainer, memastikan pengiriman-efektif biaya ke pelabuhan di seluruh dunia.

Angkutan Udara

Untuk pengiriman yang lebih cepat, layanan angkutan udara kami memastikan produk Anda mencapai tujuan internasional dengan cepat, dengan penanganan yang hati-hati dan pelacakan penuh di sepanjang perjalanan.

Ekspres Internasional

Butuh pengiriman mendesak? Layanan ekspres internasional kami mengirimkan pesanan kecil hingga menengah secara efisien, menyediakan layanan-ke-pintu dengan pelacakan-waktu nyata untuk ketenangan pikiran.

MITRA KOPERASI

Kami mencari mitra kerjasama untuk mengembangkan bisnis kami.

Bagaimana Cara Bekerja Sama Dengan Kami?

Cukup bagikan kebutuhan Anda, terima solusi profesional kami, konfirmasi sampel, dan nikmati produksi yang cepat dan andal serta pengiriman ke seluruh dunia - bekerja bersama kami semudah itu.

Alamat kami

Gedung 2, No. 40 Luxi 2nd Road, Kota Liaobu, Kota Dongguan, Provinsi Guangdong, Tiongkok

Nomor telepon

+86 136 6257 9592

+86 135 1078 4550

Email-

manager01@greaterwire.com

Pertanyaan Umum

Kabel H07V-K terutama digunakan untuk apa?

YH07V-K terutama digunakan sebagai kabel panel H07V-K untuk kabel internal tetap atau terlindungi di lemari kontrol, peralatan listrik, switchgear, dan sistem saluran yang sesuai. Konduktor Kelas 5-nya membantu perutean dalam tata letak yang ringkas, tetapi kata fleksibel menggambarkan konstruksi konduktor, bukan pergerakan berkelanjutan. GEITEL WIRE dapat meninjau gambar pembeli, tugas sirkuit, dan target pasar sebelum penawaran, membantu mencegah ketidakcocokan model sebelum produksi.

Apakah H07V-K merupakan kabel-inti tunggal?

Ya. H07V-K adalah kabel fleksibel inti tunggal dengan satu konduktor tembaga berinsulasi dan tanpa selubung luar secara keseluruhan. Jika proyek memerlukan beberapa konduktor di bawah satu selubung, perlindungan mekanis atau konstruksi berpelindung, rangkaian kabel yang berbeda lebih tepat. Untuk proyek OEM, GEITEL WIRE dapat mengoordinasikan jadwal warna, penandaan produk, pengepakan gulungan atau kotak, dan dokumentasi ekspor sesuai spesifikasi akhir yang disepakati.

Apakah kabel H07V-K fleksibel atau padat?

Standar H07V-K menggunakan konduktor kawat fleksibel Kelas 5 yang terdampar halus dan bukan konduktor Kelas 1 padat. Hal ini memudahkan untuk membengkokkan dan mengakhiri panel, namun tidak boleh dianggap sebagai-rantai tarik atau-kabel gerak robot. GEITEL WIRE mendukung klarifikasi teknis dan konfirmasi sampel, yang berguna ketika pembuat panel perlu memverifikasi kompatibilitas pengupasan, perutean, atau terminal sebelum melakukan pemesanan massal.

Apa yang dimaksud dengan sebutan H07V-K?

ItuKabel H07V-Kpenunjukannya mengidentifikasi inti tunggal fleksibel berisolasi PVC selaras Eropa di kelas 450/750 V. Arti akhir tetap harus diperiksa berdasarkan lembar data pabrikan karena penandaan dan cakupan persetujuan harus sesuai dengan artikel sebenarnya. Bagi distributor, GEITEL WIRE dapat merencanakan pasokan berulang berdasarkan warna dan format kemasan sehingga stok gudang lebih mudah dikelola di berbagai aplikasi pelanggan.
